データ分析ソフトウェア Digimat-FE

シミュレーションモデリング航空用

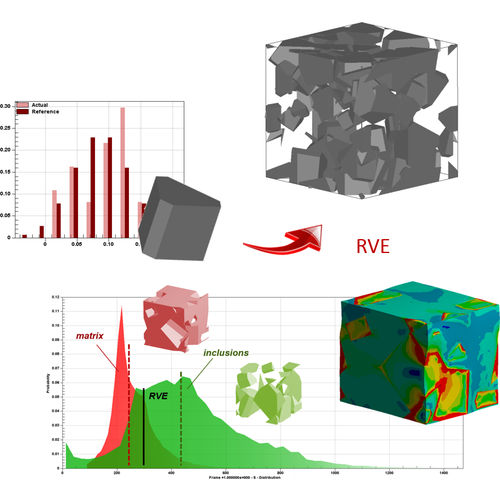

Digimat-FEは、有限要素法による均質化法を用いて複合材料の性能を計算するDigimatソフトウェアのツールです。 Digimat-FEは、多種多様な材料微細構造のための現実的な（確率的な）代表体積要素（RVE）を生成し、マイクロCTスキャンや分子動力学の結果のような外部の幾何学的微細構造の記述に依存することもできます。 材料の入力と微細構造の定義に基づいて、有限要素モデルが構築され、実行されます。シミュレーションを実行するために、組み込みFEAソルバー、高速フーリエ変換ソルバー、外部ソルバーなど、さまざまなソルバーにアクセスできます。FE解析の結果は、RVEの詳細な洞察を与える確率分布関数という意味で、後処理されます。平均的な均質化された値が計算され、その後の構造部品レベルでのFE解析に使用することができます。 Digimat有限要素技術は、複合材料シミュレーションのためのエンド・ツー・エンドのツールです。 完全なエンド・ツー・エンドのソリューションがDigimat®に実装されています。これにより、完全なFE解析を得るために必要なすべての異なるステップを、材料データから開始することができます。例えば、織布複合材の場合、これらのステップは次のとおりです。 データシートからの材料データの抽出 ヤーンの平均場均質化 ユニットセルのジオメトリの生成 RVEの生成 ボクセル化 FEモデルの定義と周期的境界条件の適用 FE解析の実行 FE解析の出力の後処理
