探知用レーダー PAR-NG

精密進入精密進入陸上

概要
PAR NGは次世代の精密進入用レーダーで、各種航空機の進入・着陸の監視および誘導を提供し、航空電子機器故障による緊急着陸時の支援にも対応します。方位および仰角においてAESA（能動電子走査アレイ）アンテナを採用し、アンテナの機械的駆動を伴わない電子走査を可能にします。システムは関連するICAO基準に適合しており、PAR技術の長期運用枠組みに沿った設計です。

構成
PAR NGは完全にモジュール化され、冗長化されたレーダー構成を持ち、リモートのATC拠点との通信機能を備えています。単独運用が可能です。方位および仰角アンテナは16個の送受信モジュールを持ち、計256要素を制御します。アンテナは線偏波および円偏波の動作をサポートします。単一モジュール故障時でもシステムの信頼性と動作パラメータは確保されます。BITE診断により不良ブロックの迅速な特定が可能です。

可搬性

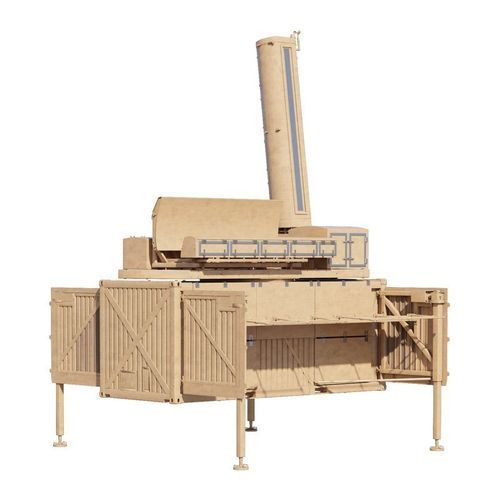

可搬型のPAR-E mobileはISO 1Cコンテナ規格に準拠し、CSC認証を取得しており、道路、海上、鉄道、航空によるマルチモーダル輸送に対応し、迅速な展開と再配置を可能にします。

主な構成品

• アンテナシステム（AESA）
• レーダー機器キャビン
• 電源装置 – ディーゼル発電機およびUPS
• 消火システム
• セキュリティ電子システム

レーダー表示モニタ

• アナログ表示出力 – RAW（AD）および選択的（MTD）ビデオ
• プロットおよびトラックのデジタル表示
• ローカルおよびリモートの監視・制御インターフェース

基本パラメータ

• 種別：Xバンド精密進入用レーダー
• 到達距離：最大約40 km
• 低メンテナンス要求
• AESA電子走査（円偏波対応）
• ISO 1C規格による輸送（CSC認証、可搬型）

仕様 / 技術仕様

• Precision Approach Radar of New Generation (PAR-NG)
• 方位・仰角のActive Electronically Scanned Array（AESA）アンテナ
• 16個の送受信モジュールで256要素を制御
• 動作モード：線偏波および円偏波
• 不具合の迅速特定を可能にするBITE診断
• リモート通信機能を備えた完全モジュール化・冗長化されたスタンドアローンレーダーソリューション
• ISO 1Cコンテナ規格準拠およびCSC認証を持つ可搬型PAR-E mobile
• 航空機、地上物体、気象形成を検出し、ローカルおよびリモートのATCワークプレイスへデータ転送
• 速度、グライドパス/方位偏差、接近機間隔などの補助パラメータを計算表示
• 表示：RAW（AD）および選択的（MTD）アナログビデオとデジタルプロット・トラック
• レーダー機器キャビン、ディーゼル発電機およびUPS、消火およびセキュリティ電子システムを含む
• ICAO基準および関連する運用/防衛フレームワークに対応して設計
