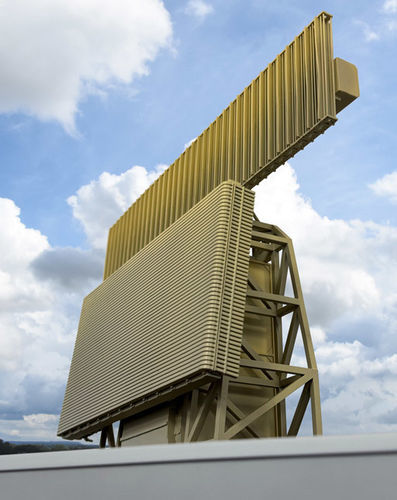

監視レーダー RL-3000

二次探知用Sモード

製品概要 RL-3000はソフトウェア定義の3D長距離航空監視レーダーで、立体的な空域監視情報と包括的な状況把握を提供します。継続的に空域を監視し、様々なRCSおよび速度の目標を検出・分類します。モジュール式の完全デジタルアーキテクチャと高度な検出アルゴリズムにより大量データ処理と地上/海上クラッタの適応抑圧が可能です。MSSR/Mode SまたはIFFインタロゲータでの拡張が可能です。

主な特長

• 高性能ソリッドステート3D PSRセンサー（MSSR拡張オプションあり）
• エレベーションで積層ビームを用いるAESAアンテナ
• GaN送信技術
• 分散T/Rモジュールを用いた完全デジタルSDRアーキテクチャ
• ピーク出力: 70 kW（PSR）
• プログラム可能な動作モードと周波数アジリティ
• LRUレベルまでのBITE診断、ローカル/リモート診断・制御
• 電子対策（ECCM）機能
• 動作帯域: 2.9–3.1 GHz

性能と可用性 運用可用性 > 99%
MTBCF > 3,500 時間
MTTR < 45 分
予防保守: 約 60 時間/年

データ出力

• 標準: ASTERIX Cat 048/034
• 気象データ: ASTERIX Cat 008/009

構成・設置・統合

• 単独設置
• MSSR/IFFおよびELDIS GCI（ERDIS）拡張を含む単独設置
• 国内空域監視ネットワークへの容易な統合
• 既存の国別指揮統制システムへの適合・連携

基本パラメータ 動作周波数: Sバンド（NATO E/F）
計測範囲: 240 NM
検出計測高度: 最大 100,000 ft
仰角カバレッジ: 25°
更新間隔: 選択可能（6–10 秒）

技術仕様

• 動作帯域: 2.9–3.1 GHz
• アンテナ: エレベーションで積層ビームを持つAESA
• 送信部: GaN T/Rモジュール
• アーキテクチャ: モジュラー設計のソフトウェア定義レーダー（SDR）、完全デジタル
• 診断: LRUレベルまでのBITE、ローカル/リモート診断の自動化（手動オーバーライドオプション）
• ECCM: 周波数アジリティと対反措置機能
• 拡張: MSSR / Mode S および IFF インタロゲータ オプション
• データ出力: ASTERIX Cat 048/034（標準）、ASTERIX Cat 008/009（気象）
• 信頼性: 可用性 >99%、MTBCF >3,500 h、MTTR <45 min、予防保守 約60 h/年
• 設置: 単独または統合（MSSR/IFF、ERDIS GCI）、国別C2システムへ適合可能
