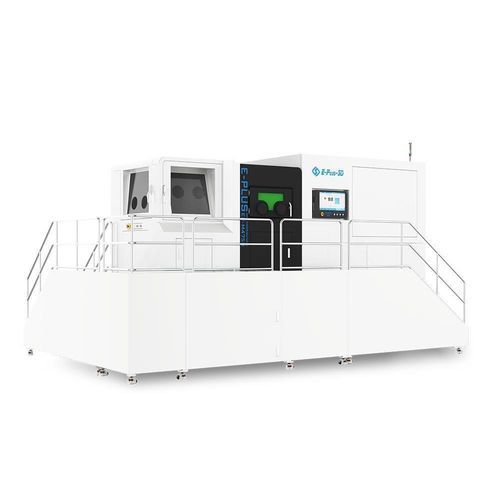

金属3Dプリンター EP-M4750

粉末床溶融結合高性能大型

概要
EP-M4750はMetal Powder Bed Fusion（MPBF™）技術を採用し、造形室サイズは450 x 750 x 530 mmです。2または4光ファイバーレーザー搭載が可能で、大形・高性能の金属部品の高生産性製造を目的とした設計です。

対応材料

• チタン合金
• アルミニウム合金
• ニッケル合金
• マレージング鋼
• ステンレス鋼
• コバルトクロム合金
• 銅合金
• その他の金属粉末

主な特長

• 高生産性
  • 造形サイズ（X x Y x Z）：450 x 750 x 530 mm（造形台含む）、造形室容量 > 170 L。
  • マルチレーザー同時動作により理論上最大140 cm³/hの印刷速度を実現。
  • プロセス条件に応じて層厚を増やすことで生産能力を向上可能。
• 品質と再現性
  • スパッタや粉塵の除去を考慮した最適化されたガスフロー設計。
  • 重なり偏差 ≤ ±0.1 mmで安定した結果を確保。
  • 厳格なキャリブレーションにより部品間・バッチ間の一貫性を維持。
• 操作性
  • ワンクリックの自動印刷機能を備えた直感的なユーザーインターフェース。
  • 設計の計画、シミュレーション、造形パス準備を一元管理するプロセスソフトで生産効率を向上。
• コスト・資源効率
  • ブローバック機能付きの3段階フィルタリングと永続的なフィルター要素による排煙対策。
  • 造形ジョブ情報のリアルタイム表示とトレーサブルな印刷パラメータレポート。
  • プロセスソフトはSLCおよびCLIフォーマットをサポートし、造形中のパラメータ変更に対応。

用途

• プロセス：Metal Powder Bed Fusion（MPBF）
• 代表的な部品サイズ例：Φ400 x 160 mm
• 機種：EP-M4750
• 業界：航空宇宙・航空、金型・治具、その他大形で高精度な金属部品を必要とする分野

技術仕様

• 機種：EP-M4750
• 造形サイズ（X x Y x Z、造形台含む）：450 x 750 x 530 mm（17.72 x 29.53 x 20.87 in）
• 光学系：ファイバーレーザー 2 / 4 x 500 W（700 W、1000 W オプション）
• スポットサイズ：70 - 120 μm
• 最大スキャン速度：8 m/s
• 層厚：20 - 120 μm
• 理論上の印刷速度：最大140 cm³/h
• 対応材料：チタン合金、アルミニウム合金、ニッケル合金、マレージング鋼、ステンレス鋼、コバルトクロム合金、銅合金 等
• 電源：380 V、50 / 60 Hz、10–15 kW
• ガス供給：Ar / N2
• 造形室内酸素濃度：≤ 100 ppm
• 外形寸法（W x D x H）：6400 x 4070 x 3585 mm
• 重量：14,000 kg
• ソフトウェア：EPControl、EPHatch
• 入力データ形式：STLまたはその他変換可能なファイル形式

アフターセールスとサポート

• データ評価やアプリケーション開発を含む技術コンサルティング。
• 新材料のパラメータ開発支援および既存パラメータパッケージの提供。
• 保証期間中の設置・保守支援およびオペレータ向けの包括的なトレーニング。
