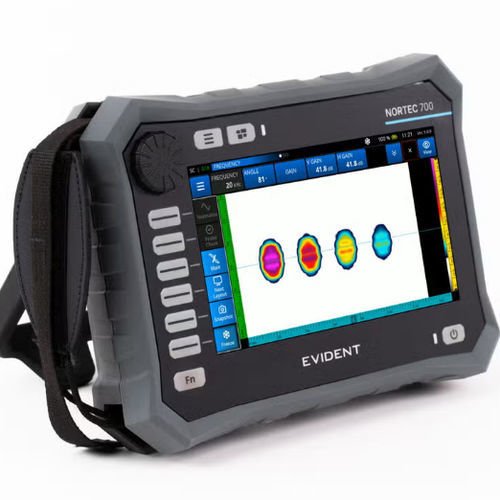

渦電流欠陥検出器 NORTEC 700

デジタル携帯型航空用

概要
NORTEC™ 700 は、従来の渦流探傷（ECT）と高度な渦流アレイ（ECA）を単一プラットフォームで提供します。次世代プローブ技術と高忠実度イメージングにより、デュアル周波数やボルトホール検査機能を直感的に利用でき、作業フローの簡素化と設定の一貫性を実現します。現場および工場での高度な渦流検査機能を標準化する製品です。

モデル

• N700：従来型渦流探傷（ECT）、単一周波数検査用。表面および近表面亀裂検出、導電率測定。
• N700D：デュアル周波数運用とボルトホール（回転スキャナ）検査機能を追加。
• N700i：ECT と ECA を統合し、自動レイヤー検出、欠陥ビューア、完全なボルトホール検査をサポート。

主な特長

• ハードキーとタッチスクリーンを組み合わせたハイブリッド操作による迅速な操作性。
• 用途別インテリジェントプリセットが選択したプローブと検査種別に合わせて自動設定。
• 現場での携帯性を考慮した軽量で人間工学に基づく設計。
• 最大 256 チャンネル対応（構成による）の次世代 ECA プローブにより再現性と信号品質を向上。
• 高輝度・高解像度 7 インチ表示、カラー マッピングとリアルタイムイメージングを搭載。

ECT と ECA の統合
NORTEC 700 は ECT と ECA を同一機器で提供し、モード切替時にも設定コンテキストを維持できます。これにより機器数を削減できます。

ボルトホール検査とレイヤー検出
自動レイヤー検出と Freeze モードにより、ボルトホールや多層構造の検査精度が向上します。N700i は締結材/裏当ての応答と真の欠陥を区別し、誤報を低減します。欠陥ビューアと MiniMite スキャナ重ね合わせ表示により孔内の欠陥位置特定を簡素化します。

4 つのコネクタ
全モデルに LEMO 16 ピン汎用コネクタ、BNC ECT（内部自動バランス）コネクタ、ECA コネクタ、I/O コネクタを装備。LEMO は POWERLINK プローブ認識とボルトホール／導電率用プリセットをサポートします。

表示レイアウト
Next Layout キーによるレイアウトの高速切替。表示モード：シングル/デュアルインピーダンス平面、スイープ（ストリップチャート）、1:1 表示、C‑scan、C‑scan ウォーターフォール、分割画面、オールインワン（最大 3 トレース）など。

統合性と耐久性

• 防塵防水性能：IP65 準拠。
• 動作温度：-10 ℃ ～ 50 ℃（相対湿度 80% 時）。
• 連続ゼロフィルタ、ストリップチャートとスイープアラーム、最大 30 kHz の測定レート。
• NORTEC PC ソフトによる遠隔操作、アラーム/アナログ出力、デジタル入力によるシステム統合。

簡素化されたレポートとファイル管理
検査スナップショット、セットアップパラメータ、信号データを本体に直接保存可能。オンボードのファイルマネージャでプレビュー、編集、上書き、削除、ファイル名や注記の編集が行えます。

用途

• 航空宇宙：表面、ホイール、ボルトホールの検査。航空用途の重要な NDT 要件に対応。
• 防衛：航空機、地上車両、海軍プラットフォーム向けの展開可能な検査ツール。
• 産業：溶接検査、熱交換器/チューブの検査、表面・腐食検査など多用途に対応。

仕様

• 外形寸法：230.7 mm × 166.9 mm × 71.9 mm
• 重量：1.79 kg（リチウムイオン電池含む）
• 防塵防水：IP65
• バッテリー型式：600-BAT-L-2（Li‑ion）
• 動作時間：標準 ECT 検査で最低 8 時間
• 動作温度：-10 ℃ ～ 50 ℃（80% RH）
• 保管温度：-20 ℃ ～ 50 ℃（バッテリー装着時）
• 表示：7" TFT LCD
• 電源（DC‑IN）：24 VDC（60 W）
• 内部ストレージ：64 GB
• 周波数範囲：5 Hz ～ 12.5 MHz
• ゲイン：0–100 dB、1 dB ステップ
• アラーム数：3（独立）
• アレイ容量：最大 128 タイムスロット
• 入力数：2
• サンプリングレート：最大 30 kHz
• 接続：USB‑C ペリフェラル、Wi‑Fi/Bluetooth（オプション）、19 ピン LEMO I/O
• プローブ互換性：NORTEC PowerLink プローブおよび主要メーカーのプローブに対応
