従来型超音波欠陥検出器 EPOCH™ 700

デジタル携帯型素材用

概要
EPOCH 700 は、7インチタッチスクリーン、専用調整ノブ、ダイレクトアクセスキーを備えた汎用の超音波探傷器です。24ビット A スキャンのデジタル化、高ダイナミックレンジ受信機、オープン .nde ファイルのサポートを提供し、EPRI PDI の主要な原子力検査手順に適用できるよう設計されています。現場でのポータブルかつ検証可能な検査を目的としています。

主な機能

• 24ビット A スキャンデジタイジングにより高分解能の信号取得と、画面高さの0–800%までの振幅表示が可能。
• 飽和やクリッピングを低減する高ダイナミックレンジ受信機。
• PerfectSquare™ 可変方形波パルサー（100/200/300/400 V）、パルス幅 20 ns〜5000 ns。
• 20 種類以上のデジタルフィルター（狭帯域、広帯域、ローパス）。
• サイズ評価メソッド: DAC/TCG（ASME、JIS、CNDAC、カスタム）、DGS/AVG、AWS D1.1/D1.5。
• .nde オープンフォーマット対応、A スキャン記録（最大 30 秒、60 fps）と .nde エクスポート。
• IP65 準拠の堅牢筐体、MIL‑STD 相当の衝撃・振動試験、約 1.8 kg のバランスの取れた人間工学設計（バッテリ含む）。
• Wi‑Fi、Bluetooth、USB‑C による現代的な接続性。

ユーザーインターフェースとワークフロー
モバイル志向のメニュー UI、色分けされたステータス表示、コンテキストに応じたレイアウトを組み合わせます。専用ノブはセンタークリック付きの滑らかな操作感を提供し、視覚的なサイジング設定、レイトレース表示、構造化レポート生成などのオンボードツールにより設定と記録作業を効率化します。

用途

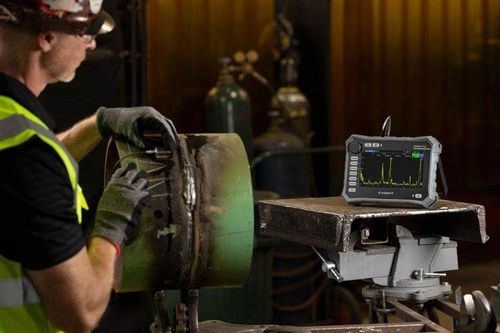

• 石油・ガス、発電、インフラ、輸送向けの溶接検査。
• 航空宇宙、New Space、自動車向けの複合材検査。
• 製造の品質管理向け部品・金属検査。
• 原子力向けの高難度検査 — 複数の EPRI PDI 手順に適合し、認定プローブに対応。

検査レポートとデータ管理
フォルダベースのファイル管理、64 GB の内蔵ストレージ、機器上での構造化検査レポート生成と .nde エクスポートに対応。A スキャンの記録は機器上で再生・確認でき、トレーサブルな検査記録を作成できます。

特長・仕様（主要項目）

• 本体寸法：230.7 mm × 166.9 mm × 71.9 mm
• 重量：約 1.8 kg（バッテリ含む）
• バッテリー稼働時間：>8 時間（標準）
• 動作温度：-10 °C～50 °C（相対湿度 80% まで）
• ディスプレイ：7インチ TFT LCD
• データ保存：64 GB 内蔵
• パルス電圧：100 / 200 / 300 / 400 V（単極）
• パルスモード：パルスエコー、デュアル、透過（TTU）
• 受信ゲイン：0～110 dB（0.1 dB ステップ）
• フィルタ：23 種類のデジタルフィルタ
• A スキャンビット深度：24 bit；保存サンプル ≥ 1024 点
• サンプリングレート：200 MS/s（標準）、25 MS/s（拡張）、400 MS/s（高分解能）
• 測定範囲：3.5 mm～24,500 mm（5,900 m/s 基準）
• 保護等級：IP65；MIL‑STD 相当の衝撃・振動試験合格
• 接続：USB‑C、Wi‑Fi、Bluetooth、19 ピン LEMO I/O
