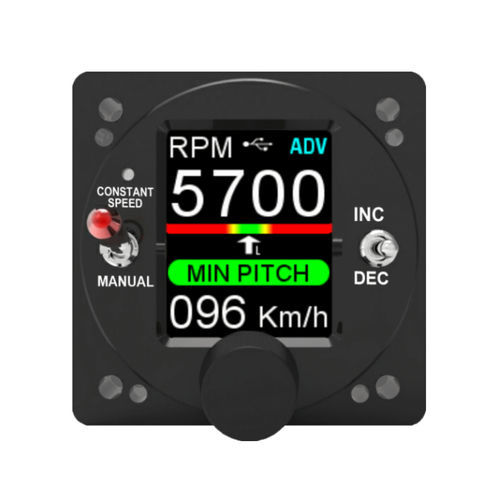

スロットルコントロールユニット APR1-M-HC

航空機用

概要

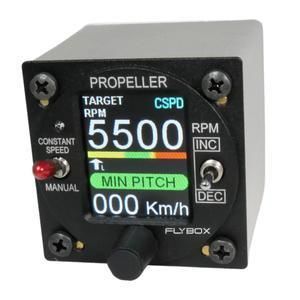

APR1はプロペラコントローラの自動バージョンで、プロペラ回転数を自動制御することで機体をシングルレバーエンジンとして運用可能にします。操縦士はスロットルレバーで推力を指示し、APR1が各飛行段階で回転数を調整して所要の性能と保護限界を維持します。

利用可能なバージョン
APR1は4つのバージョンで提供されます：B-LC（Base Low Current）、B-HC（Base High Current）、M-LC（Map Low Current）、M-HC（Map High Current）。MバージョンはMAPセンサを内蔵し、メーカー定義のトルク上限を超えないよう保護します。

主な機能

• シングルレバー運用を可能にする自動プロペラコントローラで運用の簡素化を実現
• 自動輝度調整付きの直射日光下でも視認性の高いカラー表示
• 32ビットマイコンとソリッドステートセンサによる精密な回転数制御
• 自動モードで短絡保護付き最大20 Aの出力電流
• 多くのエンジン（Rotax iSシリーズを含む）およびすべてのプロペラタイプに適応する汎用設計

同梱センサ

• 対気速度センサ
• MAPセンサ（Mバージョンのみ）
• 光センサ

インターフェース

• プッシュボタン付きノブ
• Auto/Manuスイッチ
• Inc/Decスイッチ
• 1系統のデジタルリモート入力
• 1系統のアナログリモート入力
• 3系統のCANバス
• 2系統のRS232シリアルポート
• USB 2.0ポート

製造

• ソリッドアルミからの削り出し堅牢ケース
• 粉体塗装仕上げ
• 自動化された工程による100%の生産および検査

付属品

• APR1本体
• 印刷版ユーザーマニュアル（英語版）
• M4×10 mmネジ
• 120 Ω抵抗
• パッキングリスト

オプション品

• USB延長ケーブル 0.5 m（コード 604010）

注意
電動プロペラ向けやJihostrojレギュレータ向けの特別仕様が用意されています。MバージョンにはMAPセンサと追加のエンジン保護機能が含まれます。

技術仕様

• 1000 nitsのバックライトを備えたカラーグラフィックLCD
• 標準取付：2-1/4"、57 mm
• 粉体塗装アルミケース
• 外形寸法：60 × 60 × 60 mm
• 重量：235 g
• 供給電圧：10–30 V
• 出力電流：最大20 A（短絡保護付き）
• 通信：3系統のCANバス
• USB：USB 2.0ポート
