デジタルEMS EngiMaster

軽飛行機用超軽量動力機用

概要
EngiMasterは固定翼および回転翼機向けに設計されたコンパクトで洗練されたEISです。水平または垂直に取り付け可能で、あらゆるパネルに対応し、軽量かつコンパクトな寸法により狭いコックピットにも適合します。燃料噴射式および自然吸気式のRotaxエンジンに対応し、市場のほとんどのエンジンとインターフェース可能です。4.3"ディスプレイで最大6本のEGTと6本のCHTを表示できます。エンジンデータは1秒間に20サンプルで取得されます。EngiMasterは多彩なオプション機能を備え、3つの使いやすい画面で表示します。

利用可能なバージョン

• EngiMaster Fixed Wing - Horizontal (Cod. 661000FH)
• EngiMaster Fixed Wing - Vertical (Cod. 661000FV)
• EngiMaster Rotary Wing - Horizontal (Cod. 661000RH)
• EngiMaster Rotary Wing - Vertical (Cod. 661000RV)

主要画面

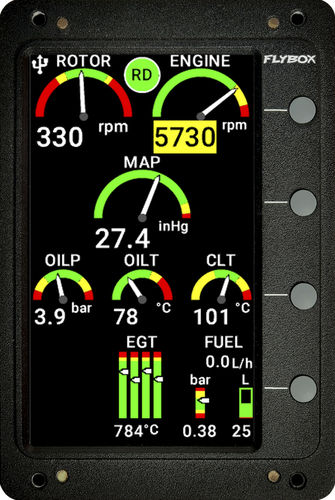

• メイン画面：ロータ回転数、エンジン回転数、MAP、油圧・油温、冷却液温度、EGT、CHT、燃料圧力・残量。
• 第2画面：電圧、電流、IATおよびOATのゲージ、ホッブスメーターの計測。
• 第3画面（データロガー）：収集されたエンジンおよびオプションプローブの全データをスクロール表示できるデータビューア。

機能

• エンジン機能：エンジンRPM、ロータRPM、統合センサ付きMAP、油圧、油温、6チャンネルCHT入力、6チャンネルEGT入力、燃料圧力、OAT、CAT（キャブ/エアボックス温度）、ボルトメータ、アンペアメータ、運転時間計（緑/黄/赤ゾーン区分）、エンジン／ロータRPMピークメモリ（前回飛行ピークとこれまでの最大値）、飛行クロノメータ、現地時刻‑UTC（GPS必須）、コンポジット映像入力×3、リモートスイッチ入力×2。
• 燃料管理：燃料コンピュータ（燃料流量、航続時間、残燃料、消費燃料、航程および目的地での残量）と残燃料・空になるまでの時間・燃料バランスのアラーム。燃料コンピュータ機能はオプションのFuel Computer Activation Key (cod. 661055) が必要です。容量式および抵抗式送信機に対応した燃料レベルセンサ入力×3（キャリブレーション対応）。
• その他の機能：200時間分のデータロガー（グラフィックデータビューア内蔵）およびデータエクスポート、USBメモリ経由でのソフトウェアアップデート、データサンプリングレート20 Hz。
• アラーム：計測値が許容範囲外になるとエンジンアラームが作動し、画面表示および音声/トーンでの警報出力が可能です。

構成品およびプローブ（例）

• EGTプローブ（2.5 mケーブル＋溶接用カップリング）（cod. 601008）
• EGTプローブ用プリ配線ケーブル（cod. 601013）
• OATプローブ（外気温）2.5 mケーブル（cod. 601020）
• CATプローブ（Rotaxエアボックス）10x1ねじ、2.5 mケーブル（cod. 601030）
• RedCube燃料流量トランスデューサー（cod. 503030）
• 燃料圧力トランスデューサー（2.0 mケーブル＋フィッティング）（cod. 601041）
• アンメータープローブ +/- 50 A（cod. 601060）
• オイル圧力プローブ、Rotax 4-20 mA互換、1/8" NPTオスねじ（cod. 602000）
• カラーカメラ（cod. 601070）、プロ用圧着工具（cod. 603000）、GPS受信機（cod. 601090）、CAN Bridge（cod. 601080）

仕様

• 寸法：125 x 83.7 x 18 mm（表示ユニット）；135 x 79 x 20 mm（リモートモジュール）
• 重量：185 g + 180 g
• 動作温度範囲：-20 ~ +70 °C
• 電源電圧：12 ~ 30 Vdc
• 消費電流：260 mA
• ディスプレイ：4.3" TFT カラー LCD
• 表示輝度：1000 nits、調整可能
• インターコム用オーディオ LineOut
• CAN Bus 通信インターフェース ×2
• GPS入力：標準 RS-232、NMEA-0183（$GPRMC と $GPRMB が必要）
• USBポート ×1
• データロガー内蔵メモリ：200時間分
• データサンプリングレート：20 Hz
