積載用ロボット セル RPL-30KG

パレタイジング製造用工作機械用

概要

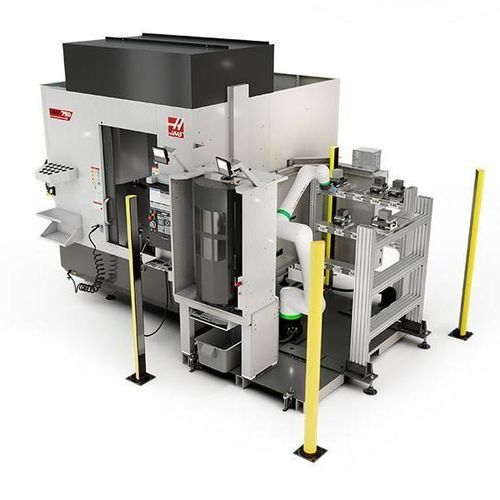

Haas RPL-30KG ロボットパレット積載システムは、Haas製の30 kg容量ロボット、積載ステーション、ライトカーテン*、パレットラック、および3枚のゼロポイントパレット（最大15枚まで拡張）を含みます。機械と同時に購入した場合は Zero Point Ready オプション、auto window、remote jog handle が含まれます。個別購入時は Zero Point Ready、auto window、remote jog handle が必要です。

主な特長

• パレット化された加工セル向けのオールインワン設計
• Haasコントロール経由でUMCおよびVMCへのプラグアンドプレイ統合
• Haasコントロールから直接セットアップおよび操作可能
• 剛性と再現性の高いパレットクランプを実現する二重ゼロポイント方式
• 積載ステーション、ラック、および3枚のゼロポイントパレットを含む（拡張可能）
• 15枚まで拡張可能。オプションの第2ラックで30枚まで拡張可能

注記

• 二重ゼロポイントシステムは、機械から供給される最低100 psi（6.9 bar）のエア圧を必要とします。
• Haasロボットは2年間のフル保証が付帯します。
• *CE適合が必要な地域には、ライトカーテンの代わりに安全フェンスが提供されます。

重要

• グリッパー組立体とワークの合計重量は、ロボットの定格ペイロードを超えてはなりません。定格を超えると、動作性能と安全性に悪影響を及ぼします。

納期
受注可能。納期目安：2026年5月。

仕様 / 技術仕様

• 軸: Controlled Axes: 6
• 能力: Max Load Capacity at Wrist: 66.0 lb / 30 kg
  Max Payload: 53 lb / 24.0 kg
  Reach: 69.1 in / 1756 mm
  Repeatability: 0.0008 in / 0.020 mm
• Zero Point システム: Positional Repeatability: 0.0002 in / 0.005 mm
  Clamp Force w/Air (140 psi / 9.7 bar): 4,793 lbf / 21,320 N
  Clamp Force w/Air (90 psi / 6.2 bar): 2,681 lbf / 11,925 N
  Clamp Force w/o Air: 882 lbf / 3,923 N
  Max Part Diameter: 8.3 in / 210 mm
  Max Square Part: 8.27 in x 8.27 in / 210.0 mm x 210.0 mm
  Pallet Size: 8.27 in x 8.27 in / 210 mm x 210 mm
  Pallet Weight (w/hardware): 9.0 lb / 4.1 kg
  Air Pressure Min: 100 psi / 6.9 bar
  Air Pressure Max: 160 psi / 11.0 bar
• 動作範囲: Motion Range – J1: 360°
  Motion Range – J2: 360°
  Motion Range – J3: 540°
  Motion Range – J4: 380°
  Motion Range – J5: 360°
  Motion Range – J6: 450°
• 速度: Max Speed: 78.7 ips / 2,000 mm/s
• 一般: Mounting Method: Pedestal Mount
• 梱包寸法: Domestic Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Export Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Weight: 2900 lb / 1315.4 kg
