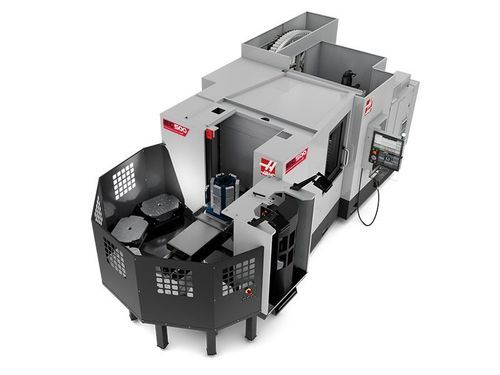

自動ストレージシステム PALLET POOL-EC-500

パレット用

概要
Haas EC-500 および EC-500/50 HMC 用の 6+1 パレットプールは、大量生産やハイミックス/少量生産の加工に対応するために設計されています。パレットは 19.7" x 19.7"（500 x 500 mm）、ボルト穴パターン付きで、優先度やシーケンス要件に応じて個別にスケジュールできます。優先度の高い部品を先に加工したり、より頻繁に段取りすることが可能です。完了したパレットは自動的に保持位置に戻るか、保護されたオペレータステーションにシーケンスされて即時の荷下ろし/再装填が行えます。注意：オプションのサイドマウント工具チェンジャー 50+1、100+1、または 160+1 が必要です。パレットプールは正常に動作させるためにアンカー固定が必要です。

短い説明
大量生産、無人運転に対応

主な特徴

• 作業範囲：直径 29.5" x 高さ 25"（749 x 635 mm）
• 6+1 パレット（保管位置 6 + 加工ステーション 1）
• パレットあたり最大積載量 880 lb（400 kg）（ワーク + 固定具）
• 無人稼働向けの完全統合ソリューション
• Haas コントロールで使いやすいスケジューリング インターフェース
• 専用のロード/アンロードステーション

仕様（表）
パレットチェンジャー | S.A.E | メトリック
ステーション数 | 6 + 1 | 6 + 1
パレット数 | 7 | 7
パレット長さ | 19.70 in | 500 mm
パレット幅 | 19.70 in | 19.70 in
最大パレット荷重 | 880 lb | 400.0 kg
最大ワーク直径 | 29.5 in | 749 mm
最大ワーク高さ | 36.5 in | 927 mm

納期
注文可能、納期見込み 2026年第3四半期。

技術仕様 / 特性

• ステーション数：6 + 1
• パレット数量：7
• パレットサイズ：19.70 in x 19.70 in（500 x 500 mm）、ボルト穴パターン付き
• 最大パレット荷重：880 lb / 400 kg（ワーク + 固定具）
• 最大ワーク直径：29.5 in / 749 mm
• 最大ワーク高さ：36.5 in / 927 mm
• 作業範囲：直径 29.5" x 高さ 25"（749 x 635 mm）
• オプションのサイドマウント工具チェンジャー 50+1、100+1、または 160+1 が必要
• 正常な動作のためにアンカー固定が必要
• Haas コントロールに統合されたスケジューリング インターフェース；専用のロード/アンロードステーション
