プライマリーレーダー ASR-NG

二次監視アプローチ

課題
航空管制サービス提供者は、さまざまな機種や運用条件において常に完全な状況把握を維持し、安全な航空交通を確保する必要があります。トランスポンダを搭載していない非協調標的や無人機、風力発電所による影響、4G/LTE 等の干渉に対しても確実に検出・追跡できなければなりません。

当社のソリューション

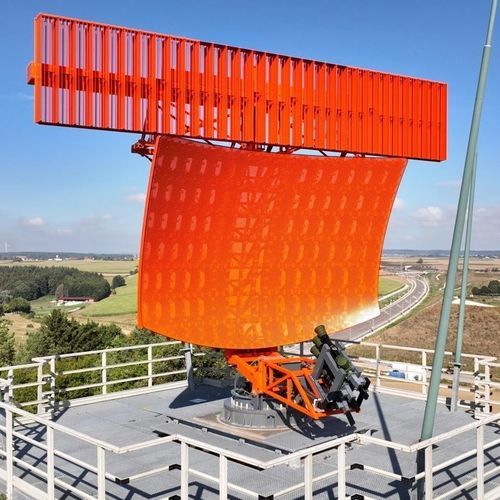

HENSOLDT の ASR‑NG は、モジュール式でスケーラブルな 3D Sバンド固体素子空域監視レーダー兼アプローチ管制センサーで、地域空港から国際空港までの一次・二次監視（PSR/SSR）を提供します。完全デジタルのドップラー検出・追跡を実装し、同時トリプルビーム処理と電子ビームフォーミングを採用しています。3つのホーンを持つアンテナ給電により PSR による 3D 目標検出が可能で、非協調目標の高度測定を実現します。

機能

• 状況認識：
  • 動的クラッター除去
  • 自動風力発電所低減
  • PSR 第3ビームによる 3D 高度情報
  • PSR の伸長探知距離 最大 120 NM
• 監視：
  • フェイルオーバーと冗長性を備えた Sバンド一次監視レーダー
  • 二重冗長モノパルス
  • 統合二次監視（SSR）
  • オプションで IFF Mode 5
• 信頼性・運用：
  • リモート監視と制御
  • 予防保守の低減
  • 寿命延長プログラム
  • 高い稼働可用性

利点

• 超軽量機から超音速機までの検出・追跡
• 0〜1,200ノットの無ブラインド速度範囲
• 同時トリプルビーム処理と電子ビームフォーミングによる検出・解像度・追跡の向上
• 最大 120 NM の探知距離および 50,000 ft までの高度カバレッジ
• 非協調目標の 3D 高度情報
• 実績ある風力発電所対策
• 4つの周波数オプションから選択可能

技術仕様

• モデル：ASR‑NG
• レーダー帯域：Sバンド マルチビーム 3D 固体素子
• 一次および二次監視：PSR および SSR
• PSR による 3D 目標検出を可能にする三ホーンアンテナ給電
• 非協調目標の高度測定（PSR 第3ビーム）
• 処理方式：同時トリプルビーム処理と電子ビームフォーミングを備えた完全デジタルドップラー検出・追跡
• クラッター処理：柔軟で自己学習するクラッター・サイト最適化；動的クラッター除去
• 風力発電所対策：自動の実績ある低減機能
• 範囲：PSR 探知距離 最大 120 NM；高度カバレッジ 最大 50,000 ft
• 速度カバレッジ：0〜1,200 ノットの無ブラインド範囲
• 冗長性：フェイルオーバーと冗長性実装；二重冗長モノパルス
• IFF：オプション IFF Mode 5
• 展開バリエーション：民間用および展開型構成あり
• 保守 & サポート：リモート監視・制御；予防保守の削減；寿命延長プログラム
• 適合性：ICAO Annex 10 Volume III/IV および EUROCONTROL 監視基準に準拠
• 周波数オプション：4 種類の周波数から選択
