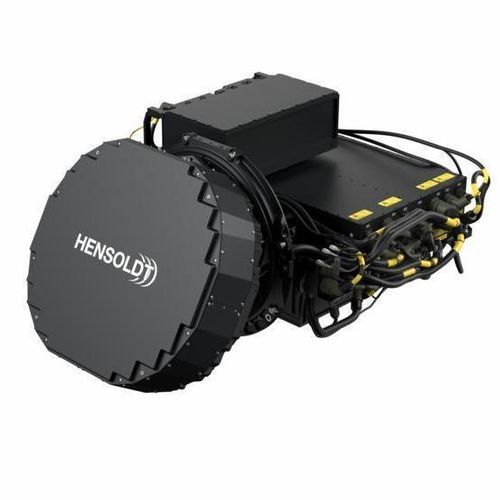

探知用レーダー ECRS Mk1

航空機用

概要
戦闘機Eurofighter Typhoonは、ヨーロッパや中東の多くの空軍において中核をなす機体と見なされています。機体の長寿命化とTyphoonが戦力増強の役割を継続するため、能力向上として新しいレーダーシステムの導入などのアップグレードが行われています。従来、Eurofighterは機械的走査（M-Scan）方式の火器管制レーダーに依存していましたが、電子走査レーダーの性能と拡張性の最新の進展により、AESA（active electronically-scanned array）技術の導入が可能になりました。

当社のソリューション
Indraと協力して、HENSOLDTはCaptor-E/Mk0の要素に基づく改良型E-scanレーダーをEurofighter Typhoon向けに開発しています。主要な特徴は、新しいマルチチャンネル受信機と新型の広帯域送受信モジュール（TRM）で、これによりレーダー機能の向上と電子戦能力の拡張が実現します。レーダー領域の主な重点は、より精密な目標認識・分類、高い機動性、さらに強化された電子防護手段（EPM）です。電子戦機能は新たな電子支援手段（ESM）と電子攻撃（EA）の両方を含み、Typhoonの主要センサーを従来の戦闘機レーダーから真の多機能システムへと拡張します。Eurofighterは機首が比較機より大きく、これによりアンテナはより大きく強力になります。加えてアンテナを機械的に大きな視野角で回転させる能力により、他のAESAレーダーと比べて検知領域と視野が拡大します。

特徴

• 視野：+/- 90°
• 非常に高い周波数アジリティ
• 新しいデジタル波形
• 複数目標の高速検知・追跡
• 追跡性能の向上
• 微弱信号の検知向上
• ミサイル誘導の拡張
• 超高解像度SAR画像
• 空対地モード（GMTI、STAPを含む）
• 適応された電子支援および電子攻撃機能

利点

• 従来のAESAレーダーと比べて50%高い角度カバレッジ
• 広い帯域幅
• 優れた検知能力
• 強いクラッターや干渉環境でも非常に高い検知性能
• Tranche 2以降の全てのEurofighter Typhoonへの搭載が可能
• 組み込みのEW機能
• 新機能へのアップグレード経路

仕様 / 技術仕様

• モデル：ECRS Mk1（Eurofighter Common Radar System）
• 技術：AESA（アクティブ電子走査アレイ）
• 主要構成要素：マルチチャンネル受信機；広帯域送受信モジュール（TRM）
• 視野：+/- 90°
• 周波数アジリティ：非常に高い
• 波形：新しいデジタル波形
• 追跡：複数目標の高速検知・追跡；追跡性能の向上
• 感度：微弱信号の検知向上
• ミサイル支援：拡張されたミサイル誘導機能
• SAR：超高解像度SAR画像
• 空対地モード：GMTIおよびSTAP
• 電子戦：統合された電子支援（ESM）および電子攻撃（EA）機能
• 搭載：Tranche 2以降のEurofighter Typhoonと互換性あり
• 拡張性：新機能および組み込みのEW機能へのアップグレード経路
