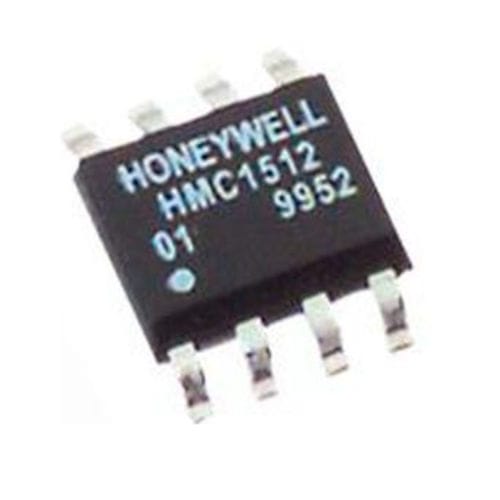

リニア位置センサー HMC series

角度調整可能非接触式磁気

ハネウェル社のHMC1501およびHMC1512は、磁気飽和磁場における直線変位、角度変位、または回転変位の測定用に設計された、コンパクトな表面実装型センサーです。 HMC1501は、磁束の方向に基づいて電圧を出力する単一の飽和モード・ホイートストンブリッジを備えているのに対し、HMC1512は、測定角度範囲を拡大するためにデュアルブリッジ素子を採用しています。 どちらも、位置検知、回転速度および角度検出、非接触精密測定など、大量生産される OEM アプリケーション向けに、コスト効率に優れ、省スペースなソリューションを提供します。 ハネウェルの異方性磁気抵抗（AMR）技術を活用することで、これらのセンサーは1度未満および1ミリメートル未満の分解能を実現し、磁石とセンサー間の広いギャップに対応できるほか、ホール効果方式の代替製品よりも優れた耐衝撃性および耐振動性を備えています。 仕様 性能 特長 4素子ホイートストンブリッジ 絶対値検出 テープ＆リール包装で提供 有効直線範囲 表面実装型センサー 広い角度範囲 ブリッジオフセットの温度係数 ±100 ppm/°C（標準）（TA = -40°C ～ +125°C） (HMC1501 および HMC1512) ブリッジ抵抗の温度係数 2800 ppm/°C（標準値）（Vb=5ボルト、TA = -40 °C ～ +125°C） (HMC1501 および HMC1512) 感度の温度係数 -3200 ppm/°C（標準値）（Vb=5ボルト、TA = -40°C ～ +125°C） (HMC1501 および HMC1512) ヒステリシス誤差 0.017°（標準値）（磁場 > 80 Oe、Vb=5ボルト）(HMC1501 および HMC1512) 30 µV（標準値）（磁場 > 80 Oe、Vb=5ボルト）（HMC1501およびHMC1512） ノイズ密度 100 nV/√Hz（標準値）（@1Hz、Vb=5ボルト）（HMC1501） 70 nV/√Hz（標準値）（@1Hz、Vb=5ボルト）（HMC1512） ブリッジオフセット 0 mV/V（標準）（磁場=80 Oe）（HMC1512 ブリッジA） 0 mV/V（標準）（磁場=80 Oe）（HMC1512 ブリッジB） 3 mV/V（標準値）（磁場=80 Oe）（HMC1501） ±7 mV/V（磁場=80 Oe）（HMC1501）
