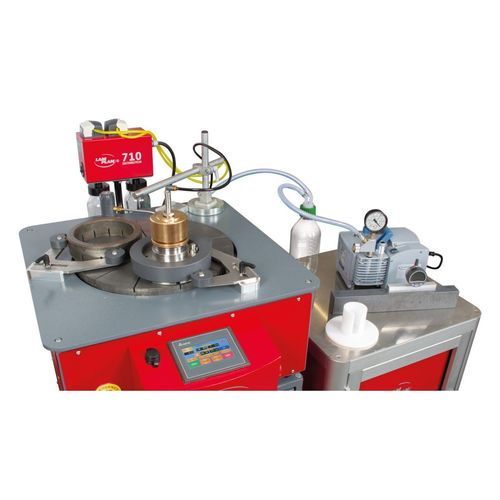

掘削かんな盤仕上げマシン M.M.9400

研磨機グラインダー自動

導入
PE128取付けのM.M.9400は、参照面の作成や平面部品の精密な厚み調整に適したコンパクトな研磨・研削機です。剛性の向上、操作性の改善、多様なプラテンやアクセサリとの互換性を備えています。

主な仕様

• プレート径：381 mm（Ø 400 mm オプション）
• 回転速度：20〜120 rpm
• リング内径：140 mm
• リング数：3 — 各リングの収容：直径130 mmの部品1個または直径5 mmの部品170個
• モーター出力：0.75 kW — 電源：230 V 単相
• 重量（プレートなし）：75 kg — 寸法（W×H×D）：625 × 720 × 365 mm

汎用性
M.M.9400は鋳鉄、DIALAM®、NEW LAM® M’M’、FAS®のプラテンを装着でき、ホーニングからポリッシングまで求められる仕上げを実現します。バルブや小型の機械用シールなどのシーリング部品の研磨・メンテナンスにも適し、薄片用の治具を取付け可能です。

新構成と改善点

• 溶接チューブ鋼フレームによる剛性向上およびステンレス製タンク
• 作業姿勢での画面視認性向上を含む操作性の改善
• 4.3" タッチスクリーン（レシピ30件メモリ、USBインポート/エクスポート対応）
• 投薬装置、ジブ、治具など用の複数取り付けポイント
• 電磁弁で制御される可動給水口
• 接続性向上：最大3台のディスペンサー制御とリモートメンテナンス対応

アクセサリ（例）

• パーistalticおよびVenturi式のディスペンサー（タイプ709、710、719；M.M.909 / M.M.909 HV）
• サポートキャビネット（高さ73 cm、扉1枚、棚2段）
• MESUREO：ワイヤレスプローブとリアルタイム表示による材料除去測定システム
• 自動ラッピング用リング：鋳鉄、SPYLAP®セラミック、プラスチック（Ø 381 mm用）
• 薄片用リングおよびサンプルホルダー（PE128キット）

ダウンロード
詳細な仕様と付属品一覧を記載した技術仕様書（PDF）を用意しています。

技術データ（詳細）
プレート Ø：381 mm（Ø 400 mm オプション）
リング内径：140 mm
各リングの収容能力：Ø130 mm部品1個またはØ5 mm部品170個
リング数：3
電源：230 V 単相
モーター出力：0.75 kW
制御：4.3" タッチスクリーン
回転速度：20〜120 rpm
寸法（W×H×D）：625 × 720 × 365 mm
重量（プレート除く）：75 kg
研磨材分配システム：オプション
型番：10 09400 00

技術仕様

• モデル：M.M.9400（PE128取付）
• 用途：プレポリッシュ、厚み調整、平面のラッピング／研磨
• 交換可能プラテン：鋳鉄、DIALAM®、NEW LAM® M’M’、FAS®
• ユーザーインターフェース：4.3" タッチスクリーン、30レシピメモリ、USB入出力
• 接続性：最大3台のディスペンサー制御およびリモートメンテナンス
• オプション機能：MESUREO、各種ラッピングリング、治具
• 電源仕様：230 V 単相 — モーター：0.75 kW
• 製品コード：10 09400 00
