非接触式3次元測定器 MVS-H302P1L-D

カメラ航空用CNC

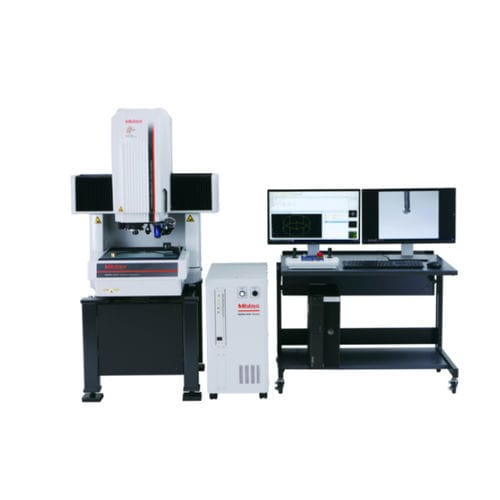

MiSCAN MVS-HYPERおよびMVS-APEXビジョンシステムは、高度な画像処理と触覚スキャン計測を組み合わせたものです。 MVS-HYPER 302には、MPP-NanoプローブまたはSP25Mスキャニングプローブのいずれかを装備することができます。 MPP-Nanoは微小部品測定用の高精度スキャニングプローブで、先端径が125～500 µmのスタイラスモジュールを使用します。 MVS-HYPER 404 および MVS APEX 404 モデルには、中型の測定範囲を持つ標準的なスキャニングジョブ用の SP25M スキャニングプローブが搭載されています。 MiSCANビジョンシステムは、MCOSMOSとVISIONPAK-PROソフトウェアの強力な組み合わせにより、非接触測定と触覚測定の両方で最高の機能性を保証しています。 標準的なQUICK VISION HYPER/APEXシステムの利点はすべて、MiSCANビジョンシステムにも取り入れられています。 スキャニングプローブによる測定範囲 175 x 200 x 200 mm ビジョンセンサーによる測定精度 [μm］ E1x, E1y= (0,8+0,2L/100) E1z= (1,5+0,2L/100) E2xy= (1,4+0,3L/100) スキャニングプローブによる測定精度 [µm］ E0,MPE= (1,9+0,4L/100) タイプ MiSCAN HYPER 302 電源の報告です。 UN 38.3 テストサマリーレポート
