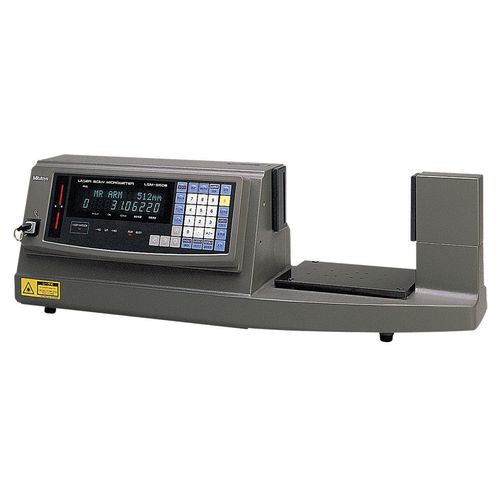

非接触式レーザー スキャナー LSM-9506

航空用測定用

LSM-9506は、高速スキャニングレーザービームを用いてワークを正確に測定するベンチトップ型の非接触測定システムです。弾性部品や圧力で変形するような軟質部品など、従来の測定器では測定が困難または不可能なアイテムの測定に最適です。 LSM-9506は、以下のようなメリットを提供します。 測定システムにはディスプレイが内蔵されており ベンチトップでの検査が容易です。 また、統計演算機能も備えています。 RS-232Cシリアルポート、データ出力インターフェイスを標準装備しています。 20℃における直線性 *¹: ±2,5 µm 位置決め誤差 *²: ±2.5 µm 測定領域 10 x 60 mm レーザーの波長 650nm、可視光 スキャン速度 1600スキャン/秒 スキャン速度 226m/s 適用されるレーザー規格 IEC メインディスプレイ 16桁蛍光管 装備しているインターフェースユニット RS-232C、デジマチック、フットスイッチ 繰り返し精度(±2ơ): ±0.6 µm 電源 AC100-240V、40VA、50/60Hz GO/±NG判定 あり オフセット あり サンプル測定。 あり DP-1VA用の統計計算。 あり データ出力ができる。 あり ゼロセット あり プリセット あり グループ判定 あり ワークの位置表示 あり 透明体測定。 あり 自動計測 あり
