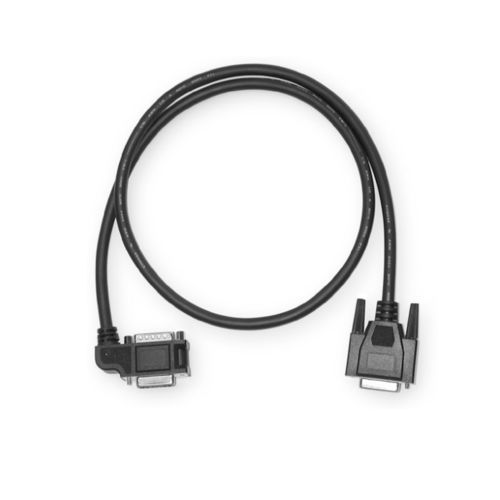

飛行機用ケーブル CBLSMADD-xM series

供給RS-232シールド

複数のムーグ アニマティクス スマートモータサーボに電源と通信を接続するための電源・通信デイジーチェーンケーブル CBLSMADDシリーズはメイン電源と通信ケーブルで、フィードスルーの7W2メインモータコネクタから1つのセカンドモータ7W2コネクタに分岐しています。 このケーブルは、1つのRS-232シリアルデイジーチェーンネットワークで複数のモータに簡単に接続できるように設計されています。主電源グラウンド線は、グラウンドプレーンレベルでのノイズ放射を減少させるため、より大きなゲージを使用しています。RS-232通信ラインは、電源ラインから内部でシールドされています。 注：主電源線のゲージの関係で、大型の34フレームスマートモータに「Add-A-Motor」ケーブルを使用することは推奨されません。システム設計において34フレームスマートモータが1台しかない場合、ネットワーク全体の電圧降下の影響を最小にするために、チェーンの最初のモータにする必要があります。
