シミュレーションソフトウェア hyperMILL® 2026

制御デザインFAO

概要
hyperMILL 2026は、柔軟な自動化機能と強化された5軸加工および旋削機能を組み合わせたCAD/CAMソフトウェアの最新版です。新しいアルゴリズム、最適化された工具パス、刷新された削り残り部加工、改良された軸方向制御、デジタルツインを活用したVIRTUAL Machiningの機能拡張により、プログラミングの高速化、加工効率の向上、工程信頼性の強化を実現します。

チュートリアル / ビデオ
hyperMILLの主要機能と新機能を紹介する動画プレイリスト（チュートリアル）を用意しています。

パンフレット
バージョン2026の新機能カタログ（PDF、3 MB）が提供されています。

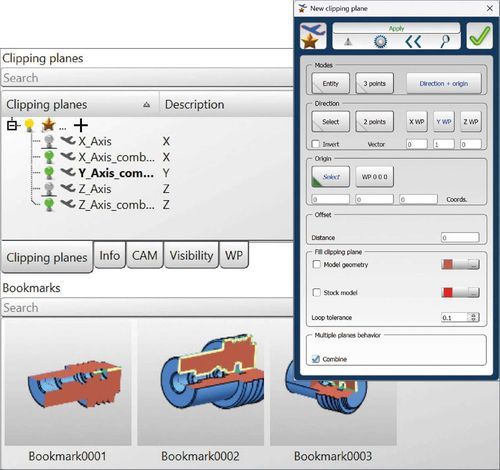

クリッピング平面
クリッピング平面の管理機能を再設計し、従来の断面レベルコマンドを「クリッピング平面」タブに集約。コンテキストメニューから一元管理が可能で、新規作成・編集・削除・方向反転・名称変更・レベル設定・排他アクティブ化などをサポートします。複数平面の組合せやブックマーク保存も可能です。

徐変フィレット
フィレット機能に「徐変（可変半径）」オプションを追加。開始半径と終了半径が異なる可変半径フィレットをソリッド上で直接作成でき、スムースや反転オプションを用いて滑らかな接線を保証します。サーフェスをトリムせずに関連付けられたフィレットを作成でき、後からの変更にも対応しやすくなっています。

放電パスの変更（Electrode）
Electrodeオプションで切削送り（G1）と早送り（G0）を個々の曲線セクション単位で定義可能になりました。アプローチ／リトラクト動作は自動生成され、必要に応じてオン／オフできます。既存電極モデルの編集でも従来の出力を維持できます。

角柱（Shape: Cuboid）
「形状」メニューに直方体（角柱）作成コマンドを追加。中心点、エッジ数、寸法、角度を指定して素早く直方体を作成でき、オプションでソリッドとして生成可能です。

ソーティング・ジョブ
異なる工具を用いる複数ジョブを含む一連工程を、意図した加工順序を維持したまま適切にソートできます。ミーリングとドリル工程を統合的に管理し、複雑なジョブリストの整理と加工順序最適化を支援します。

ヘール加工（Hale machining）
真空チャンバーのシール面など、微小なカッターマーク除去に対応する精密加工。専用ヘールバイトを用いスピンドルを回転させずに加工を実行し、工具定義はTOOL Builderで詳細設定が可能です。シミュレーションと干渉チェックはVIRTUAL Machiningを通じて工程全体で行えます。対応は現時点でSiemens制御の機械かつVIRTUAL Machineでの利用となり、別途オプション購入が必要です。

3D 削り残り部加工
「Zレベル」「パラレル」「法線」の3つの計算アルゴリズムを刷新し、削り残り領域の検出精度を向上。適切なクリアランスと安全な加工動作を伴う工具パスを生成し、減速送り速度の反映、境界部でのスムーズオーバーラップの自動適用により仕上り品質と加工の信頼性を高めます。

5X 削り残り部加工
5軸加工でも同様に「Zレベル」「パラレル」「法線」アルゴリズムを刷新し検出精度を向上。工具軸制御が改善され、位置決め優先の加工により加工時間短縮と仕上り向上を実現します。干渉回避時の同時5軸動作は「最小逃げ角」オプションによりより滑らかになります。

5X 金型加工 - 新しい「自動モード」
5X金型加工モジュールの一部機能に新アルゴリズムを導入し、複雑な5軸プログラミングを簡素化してデータ量を削減。ツールパス全体の事前解析で最適な工具軸方向を自動決定し、位置決めと同時5軸動作を効率的に組合せます。

• 自動モードで利用可能な加工機能：
• 5X 削り残り部加工
• 5X 走査線仕上げ加工（NEW）
• 5X 面沿い加工
• 5X リワーク加工

hyperMILL 旋削加工 – 複雑なタレットのサポート
タレット型旋盤のサポート範囲を拡張。軸方向・半径方向の混在配置を含む複雑なタレット構造に対応し、各ステーションにホルダーと工具を個別に装着可能。シミュレーションと干渉チェックにおいて一貫して考慮されます。

VIRTUAL Machining – アングルヘッド対応
VIRTUAL Machiningでアングルヘッドを正式サポート。アングルヘッドはNCツールの一部としてTOOL Builder上で構成され、NCコード生成、工具パス最適化、シミュレーション、干渉チェックで一貫して扱われます。Optimizerはアングルヘッド使用時に最適なアプローチ経路を自動決定します。まずSiemens（SINUMERIK 840D）およびHeidenhain制御でサポートされ、一部機能はオプション購入が必要です。

CAMプラン – 旋削
「CAMプラン - 旋削」により、旋削／ミルターン部品のプログラミングを標準化・高速化。用途に応じたテンプレートを使い輪郭生成と製造情報の一貫付加により、再利用可能な加工プランを作成できます。

• 用意されるテンプレート：
• 「旋削」：標準的な旋削部品向け（フライス加工が少ない）
• 「切削と旋削」：複雑な旋削・フライス複合部品向け（フライス、面取り、デバリング、削り残り部加工の統合が可能）

メリット（共通）
高度な自動化と最適化アルゴリズムにより、プログラミング時間の短縮、工具パスの効率化、仕上り品質の向上、工程信頼性の強化を図ります。特定の機能は追加オプションが必要です。

特長 / 技術仕様

• 製品名：hyperMILL 2026（CAD/CAMソフトウェア）
• 主な機能：自動化ツールパス生成、強化された5軸加工・旋削機能、VIRTUAL Machining拡張、各種フィーチャー拡張（徐変フィレット等）
• 特記事項：ヘール加工・アングルヘッド対応など一部機能はオプションとして提供
• 対応制御（記載例）：Siemens（SINUMERIK 840D）、Heidenhain（機能により対応範囲が異なる）
• 資料：バージョン2026 新機能カタログ（PDF、約3 MB）
• チュートリアル動画：プレイリストによる学習コンテンツあり
