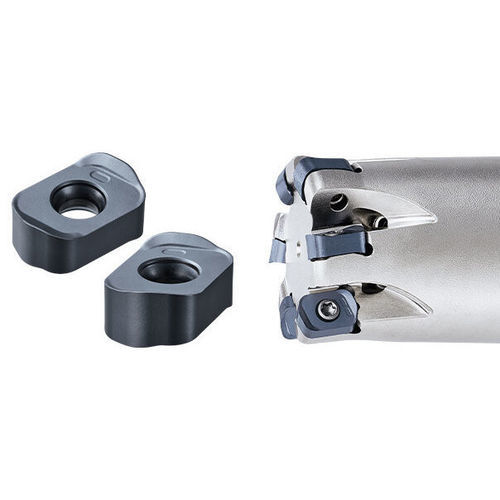

コーナー半径フライスカッター PHCW

スチール用ステンレススチール用ニッケル合金用

製品概要
PHCW 両面高送りラジアスカッターは、マルチインサートボディと高靱性・低切削抵抗のインサートにより、金型の荒削り時間を短縮します。両面4コーナーのインサート設計で経済性を高め、直軸タイプとねじ込み式タイプで幅広い加工条件に対応します。専用シャンクホルダ使用で長い突出しにも対応可能です。

特長

• 大きな模擬半径で欠けに対する耐性を向上
• 厚肉・高剛性インサートで安定した切削性能を実現
• 大きな前面角を持つチップブレーカが切削抵抗を低減
• 両面4コーナーの経済的な設計でランニングコストを低減
• クーラント穴付きボディで切りくず排出性を改善
• マルチインサート構成で加工効率をさらに向上可能

用途

• 軟鋼
• 炭素鋼
• 低炭素鋼
• 合金鋼
• 金型鋼
• ステンレス鋼
• 鋳鉄
• ダクタイル鋳鉄
• 耐熱合金（湿式）
• チタン合金（湿式）
• 焼入れ前鋼
• ダイカスト用鋼

ラインナップ

• 直軸タイプ：φ16–φ32
• ねじ込み式タイプ：φ16–φ40（専用シャンクホルダで長突き対応）

データ / 性能
PHCWはL/D = 5Dの加工においても一貫して低い切削抵抗を発揮し、安定した信頼性の高い荒削り加工を可能にします。

メディア
カタログ（フライヤーPDF）およびデモ動画を用意しています。

仕様

• 型番：PHCW
• インサート形状：両面4コーナーインサート（経済的でランニングコストを削減）
• ボディ：加工効率を高めるマルチインサートボディ
• インサート特性：高靱性、低切削抵抗、厚肉・高剛性による安定性
• 切りくず制御：大きな前面角のチップブレーカ、切りくず排出を改善するクーラント穴付きボディ
• ラインナップサイズ：直軸 φ16–φ32；ねじ込み式 φ16–φ40
• 断続切削や長突き用途に適合
• 適用材：鋼、ステンレス、鋳鉄、耐熱合金、チタン合金（湿式）、焼入れ前鋼およびダイカスト用鋼
• 性能補足：L/D = 5Dまで安定した低い切削抵抗
