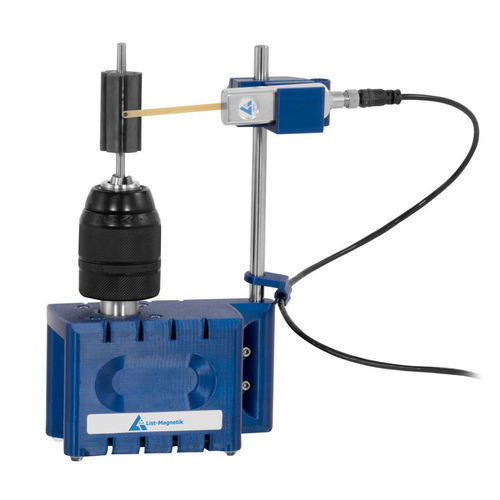

地磁場テスタ－ Rotor-Check 400

航空電子光学用航空

製品説明
Rotor-Check 400 磁場試験装置は、ローターの磁場強度プロファイルを測定するための実用的な試験装置です。デバイスと測定プローブは、USBを介してWindows PCに直接接続されます。正確な磁場測定と分析に最適です。

• ローターの磁場強度プロファイルのテスト
• デバイスとプローブのUSBを介したWindows PCへの直接接続
• 正確な磁場測定と分析に最適

可能な測定パラメータ

• 磁石または磁化の品質
• 積層スタックの組み立てエラー
• 積層コアの不均一性による影響
• シャフトに対する積層スタックの位置
• 漏れ磁場の磁化
• 局所および全体の極先端
• 極中心の磁束密度
• 極幅
• 極のオフセット
• 極の比較

機能
正確で高解像度のステッピングモーターがローターを数秒で360°回転させます。無料のRotorCheckソフトウェアを使用すると、磁場強度と角度の正確な曲線を記録し、統計的に評価できます。測定プローブは、高さ調整可能な固定装置を使用してローターから一定の距離に配置され、回転中の比較可能な磁気測定とロータープロファイル全体にわたる正確な磁場強度を保証します。
ローターの軸は最大13 mmの厚さにすることができます。プローブの固定装置は最大12 cmまで高さ調整可能で、さまざまなローターサイズに柔軟に対応できます。
測定値は、RotorCheckソフトウェアを使用してグラフィックまたはCSV（例：Microsoft Excel用）として直接エクスポートできます。
納品範囲
Rotor-Check 400は、横舌プローブPM4-TRと共に提供されます。納品には、軸方向または半径方向の測定用の測定プローブ用ホルダーが3つ含まれています。磁気ローターへの特定の距離用のアダプタースリーブは、リクエストに応じて利用可能です。
Rotor-Check 400と測定プローブは、2つのUSBポートを使用してPCまたはラップトップに接続され、追加の外部電源は必要ありません。
アプリケーション例
このデバイスは、さまざまな産業用途での磁気ローターの測定と分析に適しています。

技術データ
測定単位：A/cm – kA/m – Gauss – mTesla 切り替え可能（1 A/cm = 0.1 kA/m = 1.256 Gauss = 1.256 Oersted = 0.1256 mT）
プローブ：横舌プローブLM-MP-PM4-TR
DCフィールド測定範囲：0-40,000 A/cm（± 4000mT）
精度：± 1 A/cmまで50 A/cm、50 A/cmから測定値の± 2%
測定方向：半径方向または軸方向
解像度：0.1 A/cm（0.01 mT）
最大ロータ直径：d ≤ 60 mm
プローブの高さ：最大12 cm
ロータ軸ホルダー：d = 0.3 mm - 13 mm
最小測定距離：0.3 mm（プローブがローターに触れる場合）
表示：1回転または複数回転の瞬時の磁場強度
測定ポイント数：1回転（360°）あたり、調整可能300 / 500 / 1000ポイント
測定時間：調整可能：23 / 45 / 90秒で360°
曲線の保存：CSVファイル（例：Microsoft Excelへのインポート用）、画像ファイル（.png）
キャリブレーション：ソフトウェアを介したゼロポイントキャリブレーション（ローターを挿入せずに行う必要があります）
接続：2 x USB – PCへのポート
電源：USB
寸法：120 x 60 x 195 mm
重量：780 g

特徴 / 仕様

• ローターの磁場強度プロファイルを測定するための試験装置
• Windows PCへの直接USB接続
• プローブの高さは最大12 cmまで調整可能
• 最大ロータ直径：60 mm
• 測定範囲は最大40,000 A/cm（± 4000mT）
• 解像度：0.1 A/cm（0.01 mT）
• CSVまたはPNGとして保存
• ソフトウェアを介したゼロポイントキャリブレーション
• USB経由での電源供給
• 寸法：120 x 60 x 195 mm
• 重量：780 g
