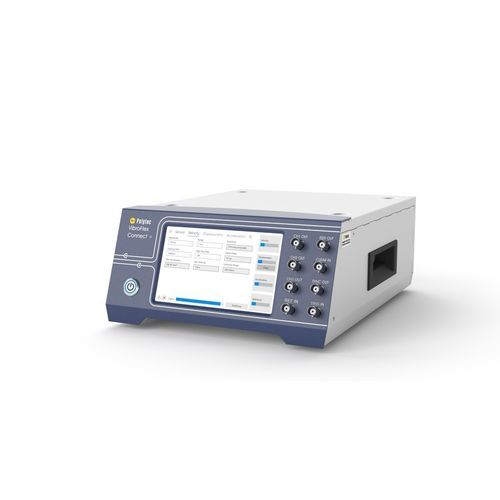

レーザー振動計 VibroFlex Connect+レーザドップラー光学非接触式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- レーザー, レーザドップラー
- その他の特徴
- デジタル, 光学, 非接触式, 高精度
- 応用
- 宇宙産業用
詳細
概要
非接触レーザ振動計のフロントエンドであり、VibroFlex のモジュラーコアとなる装置です。VibroFlex Connect+ は FPGA ベースでドップラー信号を変換し、変位・速度・加速度を同期出力します。アプリケーション別の構成、オプションの信号発生器、ランアップや次数解析用のエンコーダ／タコ入力に対応します。制御は PC、内蔵の7インチタッチスクリーン、またはブラウザ経由の Wi‑Fi で行えます。
特長
機能
測定特性（主要データ）
最大周波数帯域幅 — DC – 32 MHz (Connect+)
被測定量 — 速度、変位、加速度
最大振動速度 — ±30 m/s（Xtra Fiber / QTec / Range）；±12 m/s（Neo / Fiber / Compact）
速度レンジ — ±1 mm/s ～ ±30 m/s
最高速度分解能 — 1.5 nm/s/√Hz
最高変位分解能 — < 30 fm/√Hz
最大加速度 — 100,000 km/s²
信号処理 — FPGA ベース
光学 / 測定レーザ
光学設計 — ヘテロダイン干渉計（633 nm）および QTec® マルチパス干渉計（1550 nm）に対応
測定レーザ — センサヘッドにより 633 nm（HeNe）または 1550 nm（SWIR）
出力・接続
アナログ出力 — 振動信号用 BNC×3（速度／変位／加速度 個別）；信号発生器用 BNC×1（最大 32 MHz）；RSSI 出力 BNC×1；同期（TTL）BNC；IQ 出力
デジタル出力 — VibroLink（Ethernet / Wi‑Fi, TCP/IP）；LVDS（最大 3 MHz、リアルタイム）
PC インターフェース — Ethernet（RJ45 M12）＋Wi‑Fi（TCP/IP）；スタンドアロンの Web インターフェース対応
信号発生器 — オプション VFX‑L‑SigGenOut（±5 V @ 50 Ω / ±10 V @ 1 MΩ、最大 32 MHz；正弦、チャープ、ノイズ）
参照 / 入力 — 参照チャネル BNC（32 MHz まで同期）；Clear‑In；Trigger In；エンコーダ／タコ入力（最大 20,000 rpm）
表示 / UI — 7" カラータッチスクリーン（インタラクティブ）
ソフトウェア — VibSoft（v6.4 以降）；VibroLink インターフェース；信号発生器制御；スタンドアロン Web UI
システム仕様
動作温度 — 0 … +40 °C
保護等級 — IP20
消費電力 — 最大 150 VA（測定ヘッド含む）
重量 — 7.3 kg（測定ヘッド除く）
寸法（L × W × H） — 285 × 140 × 383 mm
対応測定ヘッド / 適用例
技術仕様（要約）
非接触レーザ振動計のフロントエンドであり、VibroFlex のモジュラーコアとなる装置です。VibroFlex Connect+ は FPGA ベースでドップラー信号を変換し、変位・速度・加速度を同期出力します。アプリケーション別の構成、オプションの信号発生器、ランアップや次数解析用のエンコーダ／タコ入力に対応します。制御は PC、内蔵の7インチタッチスクリーン、またはブラウザ経由の Wi‑Fi で行えます。
特長
- 直流～32 MHz の帯域で非接触振動計測が可能。
- 変位・速度・加速度の同期出力を提供。
- 測定速度レンジはセンサヘッドにより ±1 mm/s ～ ±30 m/s。
- 位相同期リファレンスチャネルとエンコーダ／タコ入力により次数解析に対応。
- VibroLink（Ethernet/Wi‑Fi TCP/IP）や LVDS によるリアルタイム転送をサポート。
機能
- FPGAベースの信号処理：リアルタイムデコードと信号調整により低ノイズの計測データを生成。
- モジュール性：VibroFlex Neo、Xtra、Xtra Fiber、Compact、QTec、Range、Fiber の各測定ヘッドに対応。
- リモート測定：VibSoft、Web UI、Wi‑Fi による制御と HD+ カメラによるレーザスポット位置決めをサポート。
- 信号インターフェース：BNC アナログ出力（速度、変位、加速度、発生器、RSSI、TTL 同期）、IQ モード、VibroLink（TCP/IP）を備える。
測定特性（主要データ）
最大周波数帯域幅 — DC – 32 MHz (Connect+)
被測定量 — 速度、変位、加速度
最大振動速度 — ±30 m/s（Xtra Fiber / QTec / Range）；±12 m/s（Neo / Fiber / Compact）
速度レンジ — ±1 mm/s ～ ±30 m/s
最高速度分解能 — 1.5 nm/s/√Hz
最高変位分解能 — < 30 fm/√Hz
最大加速度 — 100,000 km/s²
信号処理 — FPGA ベース
光学 / 測定レーザ
光学設計 — ヘテロダイン干渉計（633 nm）および QTec® マルチパス干渉計（1550 nm）に対応
測定レーザ — センサヘッドにより 633 nm（HeNe）または 1550 nm（SWIR）
出力・接続
アナログ出力 — 振動信号用 BNC×3（速度／変位／加速度 個別）；信号発生器用 BNC×1（最大 32 MHz）；RSSI 出力 BNC×1；同期（TTL）BNC；IQ 出力
デジタル出力 — VibroLink（Ethernet / Wi‑Fi, TCP/IP）；LVDS（最大 3 MHz、リアルタイム）
PC インターフェース — Ethernet（RJ45 M12）＋Wi‑Fi（TCP/IP）；スタンドアロンの Web インターフェース対応
信号発生器 — オプション VFX‑L‑SigGenOut（±5 V @ 50 Ω / ±10 V @ 1 MΩ、最大 32 MHz；正弦、チャープ、ノイズ）
参照 / 入力 — 参照チャネル BNC（32 MHz まで同期）；Clear‑In；Trigger In；エンコーダ／タコ入力（最大 20,000 rpm）
表示 / UI — 7" カラータッチスクリーン（インタラクティブ）
ソフトウェア — VibSoft（v6.4 以降）；VibroLink インターフェース；信号発生器制御；スタンドアロン Web UI
システム仕様
動作温度 — 0 … +40 °C
保護等級 — IP20
消費電力 — 最大 150 VA（測定ヘッド含む）
重量 — 7.3 kg（測定ヘッド除く）
寸法（L × W × H） — 285 × 140 × 383 mm
対応測定ヘッド / 適用例
- VibroFlex Neo — 高分解能の課題や透明媒体（ガラス、水）越しの測定。
- VibroFlex Xtra / Xtra Fiber — 遠隔地や狭所での測定。
- VibroFlex Fiber — 差動測定や狭所測定。
- VibroFlex Compact — マイクロ構造検査；インライン HD+ カメラや顕微鏡対物レンズ対応。
- VibroFlex QTec — 要求の高い NDT、バイオメディカル、シェーカ制御向けの最高感度。
- VibroFlex Range — 長距離屋外測定および構造健全性モニタリング（>500 m）。
技術仕様（要約）
- 帯域幅：DC – 32 MHz
- 計測量：速度、変位、加速度（同期出力）
- 最大振動速度：最大 ±30 m/s（測定ヘッドに依存）
- 速度分解能：1.5 nm/s/√Hz；変位分解能：< 30 fm/√Hz
- 最大加速度：100,000 km/s²
- 信号処理：FPGA ベース
- アナログ出力：複数 BNC（速度、変位、加速度、発生器、RSSI、TTL 同期）
- デジタルインターフェース：VibroLink（Ethernet/Wi‑Fi TCP/IP）、LVDS（リアルタイム）
- PC 接続：Ethernet（RJ45 M12）、Wi‑Fi、スタンドアロン Web UI
- オプション信号発生器：最大 32 MHz（正弦/チャープ/ノイズ）
- 参照チャネル & エンコーダ/タコ入力：ランアップおよび次数解析対応
- 表示：7" カラータッチスクリーン
- ソフトウェア：VibSoft（v6.4 以降） + VibroLink 対応
- 動作温度：0…+40 °C；保護等級：IP20；消費電力：最大 150 VA；重量：7.3 kg；寸法：285 × 140 × 383 mm
