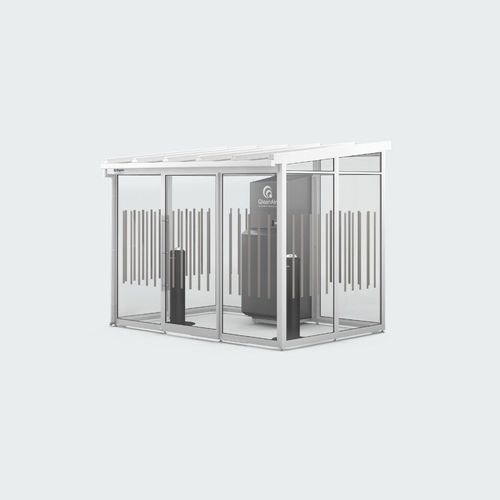

空港用喫煙室 SL 12

屋外用モジュール設計アルミニウム製

概要
QleanAir SL 12 は屋外用の喫煙ブースで、タバコの煙を捕集・除去し、周辺の公共空間や建物の出入口、屋外空気への拡散を防ぐよう設計されています。最大12名までの換気制御に対応し、新鮮な外気取り入れへの煙流入を防止します。

主な構成要素

• 粒子およびガス向けの多段階ろ過（粒子フィルター ePM1 60% (F7) + EPA 10、ガス用活性炭）
• 風量：最大2000 m³/h
• 同時使用者数：最大12名（サービスあたり最大18,000本の紙煙草換算）
• IRセンサーによる定常風量制御で省エネ
• LED照明およびスライド式アクセシブルドア
• 特許取得の耐火型アッシュ処理システム QleanAir QleanUp
• アルミニウム／ガラス／鋼材の耐候性構造、積雪荷重 600 kg/m²

特長／メリット

• 発生源で煙を封じることで、受動喫煙から非喫煙者を保護し、出入口や周辺の公共空間を改善
• 臭気や有害粒子を除去してから空気を排出
• 特許QleanUpは吸い殻を回収・消火し、ゴミや発火リスクを低減
• モジュール式で耐候性のある構造により、空港、介護施設、商業施設、工場敷地など屋外で柔軟に設置可能
• 設置が容易で、センサー制御によりメンテナンスとエネルギー消費を抑制

技術

• 1. 捕集：プッシュ–プル方式で汚染空気を強制的に吸引し、拡散前にろ過ユニットへ導入
• 2. ろ過：多段フィルターと活性炭が粒子、ガス、タバコ特有の臭気を捕捉
• 3. クリーンエアの排出：ろ過した空気を環境へ戻す
• 4. アッシュ処理：気密特許バルブ（QleanUp）により吸い殻を残さず安全に処理

製品詳細（表）
型番：QleanAir SL 12
色：未指定
寸法（W × H × D）：3100 × 2560 × 2420 mm
組立高さ：3000 mm
材質：アルミニウム / ガラス / 鋼材
重量：700 kg
容量：サービスあたり最大18,000本換算
利用者数：最大12名
風量：最大2000 m³/h
粒子フィルター：ePM1 60% (F7) + EPA 10
ガスフィルター：活性炭フィルター
騒音レベル：<30–52 dB(A)
電源：200–240 V、~50–60 Hz
消費電力：5–730 W
制御：IRセンサー
認証・適合：性能保証、ISO表示、CE

仕様

• 型番：QleanAir SL 12
• 寸法（W × H × D）：3100 × 2560 × 2420 mm
• 組立高さ：3000 mm
• 材質：アルミニウム、ガラス、鋼
• 重量：700 kg
• 最大収容人数：最大12名
• サービス容量（タバコ換算）：最大18,000本/サービス
• 風量能力：最大2000 m³/h
• 粒子ろ過：ePM1 60% (F7) + EPA 10
• ガスろ過：臭気・ガス対策の活性炭フィルター
• 稼働時騒音：<30–52 dB(A)
• 電源：200–240 V、~50–60 Hz
• 消費電力範囲：5–730 W
• 操作：省エネのためのIRセンサー制御
• 耐候性：堅牢な耐候構造；積雪荷重 600 kg/m²
• 追加機能：LED照明、スライド式アクセシビリティドア、雨・融雪用樋、オプションのヒーター
• 安全性：耐火仕様の特許QleanUpアッシュ処理システム（気密バルブ）
• 認証：ISO表示、CEマーキングおよび性能保証
