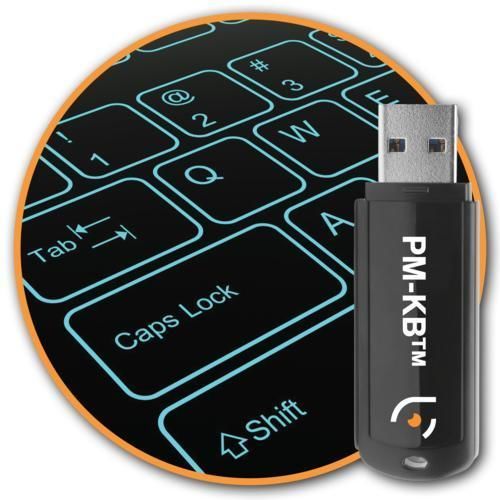

データ管理ソフトウェア PM-KB™

テスト用測定用検査用

概要
PM-KB™ は、バックライト付きキーボードおよびキーパッドの自動外観検査用のターンキーシステムです。 PM-KB™ は、専用ソフトウェアと ProMetric のイメージングカラリメータまたはフォトメータを組み合わせ、文字の輝度および色度を測定し、キートップの取り付けを検証し、キーボード全体の輝度と色の均一性を評価します。システムはすべてのキーを同時に撮像・解析し、目視検査や単点測定装置よりも高速かつ一貫した結果を提供します。

複数の検査オプション
ユーザーは任意のキーボードやキーパッドの注目点に対する測定条件と合否基準を定義できます。主な項目は：

• 許容される個別文字不良の最大数；
• 文字間の最小輝度均一性；
• カラー測定時の文字間の最大色差。

大量生産向け設計
生産ラインでは、PM-KB™ は操作が簡単なインターフェース、明確なテスト開始操作、合否表示を提供します。装置バーコードを記録したり、生産管理システムからの入力を受け付けたりできます。試験レポートを生成してデータのトレーサビリティを確保します。キーボード構成、試験パラメータ、合否定義をデータベースで管理し、生産でのモデル切替を迅速化します。

複数のシステム構成
PM-KB™ は ProMetric のイメージングカラリメータまたはフォトメータに対応し、画素分解能、ダイナミックレンジ、コストの要件に応じた構成を提供します。ライン間で一貫した校正を行うための専用校正光源も利用可能です。

用途と機能

• バックライト文字やアイコンの輝度および色度の自動検査。
• キーボード全体の輝度および色の均一性評価。
• キートップの有無と正しい位置の検証。
• イメージングによる全キーの同時高スループット測定。
• データベース駆動のモデル管理により、迅速なモデル切替と試験パラメータの保護。

技術仕様

• 現在のバージョン：Ver. 4.3.28.1
• 対応製品：ProMetric Y シリーズフォトメータ：Y2、Y16、Y29、Y43；ProMetric I シリーズカラリメータ：I2、I8、I16、I29
• システム要件：ProMetric イメージングフォトメータまたはカラリメータ；Windows 10 64 ビット；16–32 GB RAM；カメラにより追加要件あり。
• 測定項目：文字の輝度、文字の色度（カラー）、キーボード全体の輝度および色均一性、キートップの有無／位置チェック。
• 生産機能：バーコード記録または生産管理入力；試験レポート生成；キーボード構成および合否基準のデータベース。
• 校正：ライン間の一貫性を確保する専用校正光源をサポート。
