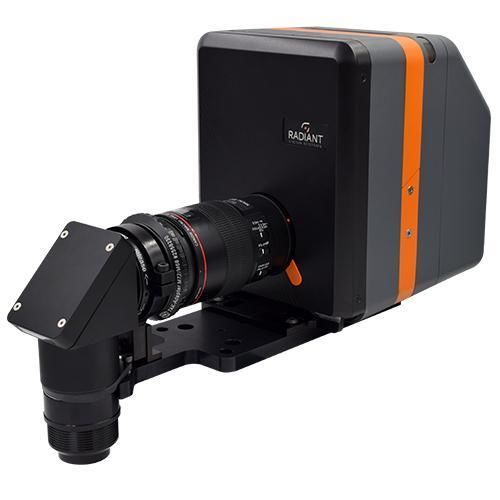

高解像度カメラレンズ XRE 35

概要
XRE 35 レンズは、電子式フォーカスを備えたニアアイディスプレイ用のテストソリューションです。特許出願中の光学設計により、仮想現実（VR）、複合現実（MR）、拡張現実（AR）ヘッドセットに統合されたニアアイディスプレイを、人間の眼の大きさ、位置、視野を模擬して測定するよう設計されています。本レンズは折り畳み（「ペリスコープ」）と非折り畳み構成の両方に対応し、2台を統合することで単眼または両眼（立体）測定に使用できます。

主な機能

• XRヘッドセット内での人間の眼位置を再現
• ソフトウェア制御可能な電子式フォーカス（内部フォーカス機構；フォーカス時に本体長が変化しない）
• ヘッドセットの形状に合わせた折り畳み（「ペリスコープ」）および非折り畳み構成
• 視野：最大±35°（合計70°）
• ソフトウェアで複数のフォーカス設定を反復して実行するスルーフォーカスの自動MTF解析に対応

柔軟な構成
XRE 35 レンズはイメージングフォトメータ（フォトメトリ）またはイメージングカラーリメータ（カラーメトリ）と組み合わせて使用でき、70°までのFOVで必要なピクセル密度（pixels‑per‑degree）を提供する解像度オプションをサポートします。折り畳み構成はアイレリーフが限られるヘッドセットや装着具での測定を可能にし、左右同時測定のために2台のXRE 35を設置することもできます。

測定およびソフトウェア統合
XRE 35 レンズは専用の取り付けブラケットを介して Radiant の ProMetric イメージングフォトメータ／カラーリメータに取り付けることで、コンパクトなカメラ／レンズソリューションを構成します。Radiant の TrueTest™ ソフトウェアおよび TT-ARVR™ ソフトウェアモジュールによって、輝度、色度、コントラスト、均一性、ムラ／欠陥検出、画素／ライン欠陥、MTF、歪み、フォーカス均一性などの自動AR/VRディスプレイ試験がサポートされます。

リソース
本製品の仕様シート（製品仕様PDF）が利用可能です（製品ドキュメントを参照）。

仕様 / 技術仕様

• 主な用途：ヘッドセット内のニアアイディスプレイ（NED）の光および色測定
• 有効絞り（入射瞳）：3.3 mm
• フォーカス：電子式（ソフトウェア制御の内部フォーカス）
• フォーカス距離：前面から測定して 0.5 m ～ 無限大
• 最小瞳孔間距離（IPD）：63 mm
• オプションの折返しミラーの折返し長：173 mm
• 輝度 - 最小：0.01 cd/m2
• 輝度 - 最大：10,000 cd/m2（Yシリーズカメラ）；1,000,000 cd/m2（Iシリーズカメラ）— 短時間露光時の最大値
• 測定項目：輝度、放射輝度（Radiance）、CIE 色度座標、相関色温度（CCT）
• サポート単位：cd/m²（nit）、W/sr/m²、foot‑lambert、CIE (x, y) および (u', v')、ケルビン（CCT）
• 組み合わせ可能なカメラオプション：ProMetric Y61；ProMetric I61 / I61‑SC
• 視野（水平）概算：±35°
• 視野（垂直）概算：±35°
• 解像度：約0.012°／センサーピクセル（カメラ／解像度オプションに依存）
• システム解像度オプション：29 MP、45 MP、61 MP（カメラ依存）
• レンズ構成オプション：折り畳み（"Periscope"）または非折り畳み
• 追加ソリューション：標準単一レンズ構成またはデュアルアイ構成（統合された2台のXREシステム）
• システム推奨事項：高解像度 ProMetric イメージングフォトメータ／カラーリメータ（最大61 MP）、TT-ARVR™ ソフトウェアモジュール、Windows 10（64-bit）、16–32 GB RAM；追加のシステム要件はカメラにより異なります
