デザインソフトウェア FixtureBuilder

CAOプログラミング航空用

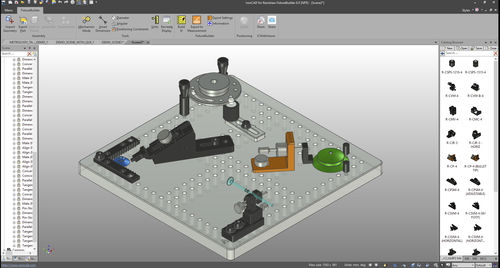

は、フィクスチャのセットアップを作成および文書化するための 3D モデリングソフトウェアパッケージです。 測定対象パーツの CAD モデルを FixtureBuilder にインポートして、その周囲にフィクスチャを配置していきます。配置後、セットアップ全体を測定対象のパーツと一緒に寸法測定用プログラミングソフトウェアにエクスポートできます。FixtureBuilder は IGES、SAT や STEP などの大半の CAD フォーマットに対応しています。 は、レニショーが精密計測の経験や寸法計測への深い理解から生み出したさまざまなメリットを有しています。 標準のベースプレートやコンポーネントはタブ付きで、カテゴリやねじ径別にグループ化されています。 シンプルに、コンポーネントをプレートの上や他のコンポーネントの上にドラッグ＆ドロップします。穴の X、Y および Z 座標が表示され、SmartSnap®* により自動でコンポーネントの位置が整列されます。 TriBall®* 機能により、FixtureBuilder では 3D の作業スペース内でパーツをそれぞれ別々に動かせます。 使い勝手のよいホールド機能で、測定パーツを正確にフィクスチャに配置できます。アライメント、はめ込み、同心、接線などのモードがあります。 フィクスチャで複数のプレートにパーツセットアップを構築し、QuickLoad レールシステムに簡単に着脱できます。 最も一般的な 3D CAD ファイル (Parasolid、Step、ACIS、STL、IGES など) のインポートおよびエクスポートに対応しています。
