リポーティング用ソフトウェア ScopeSuite+

オートメーションテスト用分析

製品概要
R&S®ScopeSuite+ は、10Base-T1S や 100Base-T1 などの各種デジタルインターフェース規格をサポートするコンプライアンステスト用ソフトウェアです。直感的な Web ベースの GUI は、折りたたみ可能なテストケースツリーによる簡単なナビゲーション、視覚的ガイダンスを備えたステップバイステップのテストウィザード、リミットエディタ、事前チェック、合否表示、結果やスクリーンショットを含むカスタマイズ可能な詳細なテストレポートを提供します。

主なポイント

• 完全自動化されたコンプライアンステストソフトウェア
• ナビゲーションと設定が容易な Web ベース GUI
• 明確なユーザーガイダンスを提供するステップバイステップウィザード
• 明確で包括的なテストドキュメント
• オシロスコープ、ベクトルネットワークアナライザ、波形発生器の自動化

機能と利点
複数のデジタルインターフェース規格を包括的にサポート
R&S®ScopeSuite+ は、10BASE-T1S や 100BASE-T1 を含む各種デジタルインターフェース規格の自動化を効率化します。IEEE 802.3 や OpenAlliance といった主要業界試験仕様に準拠しており、関連するすべてのテストケースを網羅します。ソフトウェアのホームページにサポートされる規格が一覧表示されます。

完全自動化されたテストソリューション
R&S®ScopeSuite+ は接続されたオシロスコープ（例：R&S®MXO5/5C、R&S®RTO/RTP）を完全に制御し、シームレスなコンプライアンステストと精密な測定を実現します。選択されたテストケースでは波形発生器やベクトルネットワークアナライザなどの追加機器が必要になる場合があり、ソフトウェアは統合されたエンドツーエンドのテストソリューションに対する包括的な制御を提供します。

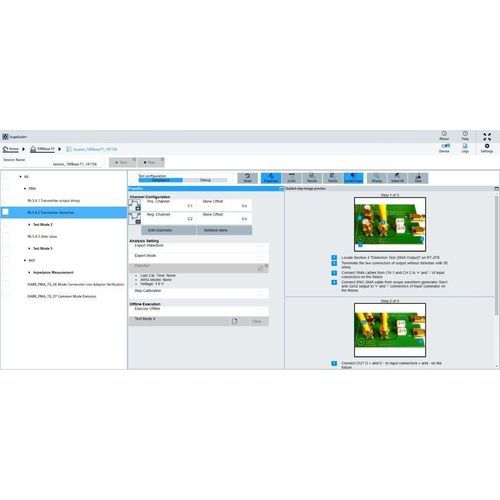

ガイド付きテスト手順
画像付きの詳細な手順により、オシロスコープの設定、プローブ、テストフィクスチャおよび被試験デバイスを正しく簡単に構成でき、設定ミスを低減します。

ワンクリックでのレポート作成
すべてのテスト結果は PDF テストレポートに完全に記録されます。レポートには、ユーザーの設定に応じて特定のテストケース、数値結果データ、機器のスクリーンショットを含めることができます。

提供モデル

• R&S®SPLUS — ベースソフトウェア；完全自動化コンプライアンステスト；注文番号 1804.8800.02
• R&S®SPLUS-K105 — 注文番号 1804.8951.02
• R&S®SPLUS-K89 — 10BASE-T1S 自動車用 Ethernet コンプライアンステストソフトウェア；注文番号 1804.8780.02
• R&S®SPLUS-K24 — 100BASE-T1 自動車用 Ethernet コンプライアンステストソフトウェア；注文番号 1804.8774.02
• R&S®SPLUS-K87 — 1000BASE-T1 自動車用 Ethernet コンプライアンステストソフトウェア；注文番号 1804.8797.02
• R&S®SPLUS-K107 — GMSL コンプライアンステストソフトウェア；注文番号 1804.8968.02
• R&S®SPLUS-K99 — R&S®ScopeSuite+ 用リモートオートメーション API；注文番号 1804.8945.02

仕様 / 技術仕様

• サポート機器：
  オシロスコープ — R&S®MXO5、R&S®MXO5C、R&S®RTO2000、R&S®RTO6、R&S®RTP
  ベクトルネットワークアナライザ — R&S®ZND、R&S®ZNB
• 最小システム要件：
  OS — Windows 10 64bit；Windows 11 64bit
  RAM — ≥ 8 GByte
  ディスク空き容量 — ≥ 5 GByte
  機器接続 — LAN
