航空電子光学用テスタ－ BBA300 series

航空コンパクト

概要

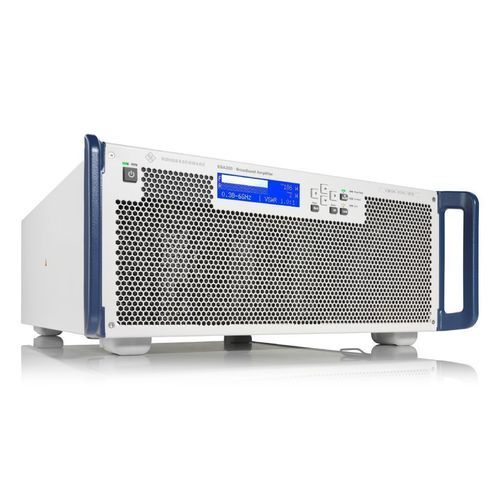

R&SBBA300は、コンパクトでモジュラーな広帯域ソリッドステート増幅器ファミリであり、EMC試験、製品検証、OTA共存試験、RF部品試験などの高可用性が要求される試験環境向けに設計されています。広範囲の周波数にわたる連続RFスイープをサポートし、高い直線性、低い雑音電力密度、良好な高調波特性を提供します。

主なポイント

• モデルにより最大18 GHzまでの広い周波数範囲での連続RFスイープを実現
• P1dBで最大1000 Wまでの線形出力、低雑音電力密度、通常-25 dBc付近の高調波レベル
• 振幅・周波数・位相・パルス・複雑なOFDM変調をサポート
• 大きな不整合や開放/短絡出力下でも堅牢に動作する高可用性
• ハードウェア/ソフトウェアオプションによる周波数・出力の拡張で柔軟に構成可能

製品ファミリの説明
R&SBBA300ファミリは、シングル、デュアル、マルチバンドの構成が可能な増幅器システムで構成されます。コンパクトな19インチモジュールによりスケーラブルなラック構成が可能です。周波数レンジと出力は構成・拡張可能で、スイッチオプションにより個別増幅器の組合せでマルチバンドシステムを構築できます。

性能と特徴

• モデルにより380 MHzから18 GHzまでの広帯域増幅を実現し、約-110 dBm/Hzまでの低雑音電力密度と高い直線性を持つ
• 動作点チューニング（ソフトウェアオプション R&SBBA-PK1）によりA級/AB級を切替え、直線性、パルス忠実度、最大出力を最適化可能
• 堅牢なRF設計により大きな不整合（多くの構成でVSWR 6:1まで全出力維持）や開放/短絡出力に耐え、スマート保護や経時バイアス補正を実装
• ロールベースのGUI、Ethernet経由のSCPIリモート制御、オプションでSNMPを備え、自動試験システムへの統合が容易

利用可能なモデル（モデル — 周波数範囲 — P1dB出力）
シングルバンドモデル：
R&SBBA300-CDE15 — 380 MHz - 6 GHz — 15 W
R&SBBA300-CDE25 — 380 MHz - 6 GHz — 25 W
R&SBBA300-CDE50 — 380 MHz - 6 GHz — 50 W
R&SBBA300-CDE90 — 380 MHz - 6 GHz — 90 W
R&SBBA300-CDE180 — 380 MHz - 6 GHz — 180 W
R&SBBA300-CDE300 — 380 MHz - 6 GHz — 300 W
R&SBBA300-DE15 — 1 GHz - 6 GHz — 15 W
R&SBBA300-DE25 — 1 GHz - 6 GHz — 25 W
R&SBBA300-DE50 — 1 GHz - 6 GHz — 50 W
R&SBBA300-DE90 — 1 GHz - 6 GHz — 90 W
R&SBBA300-DE180 — 1 GHz - 6 GHz — 180 W
R&SBBA300-DE300 — 1 GHz - 6 GHz — 300 W
R&SBBA300-DE500 — 1 GHz - 6 GHz — 500 W
R&SBBA300-DE1000 — 1 GHz - 6 GHz — 1000 W
R&SBBA300-F30 — 6 GHz - 13 GHz — 30 W
R&SBBA300-F50 — 6 GHz - 13 GHz — 50 W
R&SBBA300-F90 — 6 GHz - 13 GHz — 90 W
R&SBBA300-F180 — 6 GHz - 13 GHz — 180 W
R&SBBA300-F300 — 6 GHz - 13 GHz — 300 W
R&SBBA300-FG30 — 6 GHz - 18 GHz — 30 W
R&SBBA300-FG50 — 6 GHz - 18 GHz — 50 W
R&SBBA300-FG90 — 6 GHz - 18 GHz — 90 W
R&SBBA300-FG180 — 6 GHz - 18 GHz — 180 W
R&SBBA300-FG300 — 6 GHz - 18 GHz — 300 W

デュアル/マルチバンド例：
R&SBBA300-CDE25F30 — 380 MHz - 13 GHz — 25 / 30 W
R&SBBA300-CDE50F30 — 380 MHz - 13 GHz — 50 / 30 W
R&SBBA300-CDE50F50 — 380 MHz - 13 GHz — 50 / 50 W
R&SBBA300-CDE90F30 — 380 MHz - 13 GHz — 90 / 30 W
R&SBBA300-CDE90F50 — 380 MHz - 13 GHz — 90 / 50 W

代表的な用途

• 広帯域の連続スイープが有効なEMC/適合性試験
• 無線技術（GSM、LTE、5G、WLAN、Bluetooth®、Zigbee）の製品検証やRF部品試験
• OTA共存試験、システムレベルのRF試験および自動試験ベンチ

備考
周波数・出力の拡張はハード/ソフトのオプションで可能です。システム構成にはRFスイッチ、カプラ、ダミーロードやその他アクセサリを含め、多バンド/高出力ラックソリューションを構築できます。

技術仕様

• 周波数範囲（ファミリ）：380 MHz — 18 GHz（モデル依存）
• 最大RF出力：最大1000 W P1dB（モデル依存）
• P1dB出力例：15 W、25 W、30 W、50 W、90 W、180 W、300 W、500 W、1000 W
• 雑音電力密度：概ね-110 dBm/Hzまで
• 高調波：通常-25 dBc前後
• 変調サポート：振幅、周波数、位相、パルス、複雑なOFDM
• 不整合耐性：高いVSWRにおいてもフルRF出力（典型的な構成で最大6:1）
• 制御インターフェース：SCPI対応Ethernet、SNMPオプション
• ソフトウェアオプション：動作点チューニング（R&SBBA-PK1）や高出力モード
• 形状：コンパクトなモジュラー設計、ラック用19"プラグインユニット
