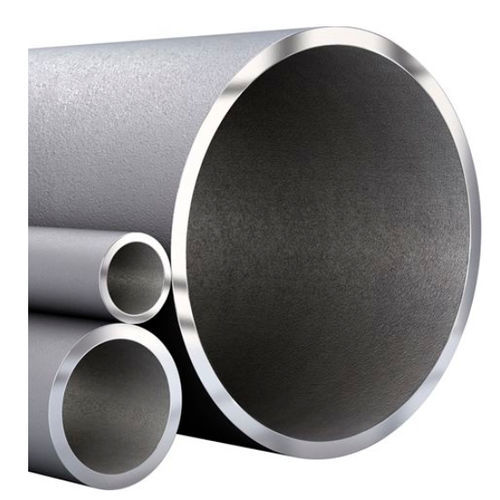

チューブ式スチールイノックス Sanmac® 4571

航空

Sanmac® 4571 (1.4571 / 316Ti)は、チタン安定化モリブデン合金オーステナイト系クロムニッケル鋼で、機械加工性を改善し、要求の厳しい工業用途に使用されるビレットを対象としています。 規格

• ASTM
  • ASTM：316Ti
  • UNS：S31635
  • EN番号：1.4571
  • W.Nr. 製品規格と証明書
  • 製品規格：EN 10088-3、ASTM A-314
  • AD-2000-W2
  • によるフランジなどの生産に適しています
  • 証明書：EN 10 204/3.1に準拠したステータス
  化学成分 化学成分（公称）%
• C: 0.03
• Si: 0.4
• Mn： 1.8
• P: ≤0.045
• S: ≤0.030
• Cr：17
• Ni：11
• Mo：2.1
• その他：Ti：5×（C＋N）

用途（産業分類→代表的な用途）

化学工業 → フランジ

食品工業 → バルブ

石油化学工業 → 継手

パルプ・製紙工業 → カップリング

原子力工業 → リング

その他代表的な用途 → シール、ボルト・ナット、シャフト、鍛造品、ディスク

耐食性

高濃度および高温での有機酸に対する良好な耐性

中程度の濃度および温度での無機酸（リン酸や硫酸など）に対する良好な耐性

低温での硫酸>90%で使用可能。

塩類溶液（硫酸塩、硫化物、亜硫酸塩）および苛性環境での耐性

チタンの安定化により、安定化されていない鋼鉄と比較して粒界腐食に対する耐性が向上（450～850℃の範囲でクロム炭化物の析出を防止）。

AISI304/304Lと比較して約2.1%のMoにより、耐孔食性/耐クレバス性が向上します。

オーステナイト鋼は、引張応力および塩化物を含む環境において、≈60°Cを超える応力腐食割れの影響を受けやすくなります。

ガス腐食：最高850℃までの空気中および最高750℃までの水蒸気中で使用可能（クリープ挙動および排ガス中の不純物を考慮する必要があります）

。 供給形態-サイズ、公差、表面状態

角の丸い角ビレットおよび丸ビレットとして、幅広いサイズで製造。

角ビレット：未研削、スポット研削または完全研削

丸ビレット：ピールターンドまたは黒色状態

選択されたサイズ/公差例（圧延/鍛造状態）：

選択されたサイズ/公差例（圧延/鍛造状態）：角ビレットサイズ80mm（±2）長さ4～6.3m；100～150mm（±3）長さ4～6.3m；160～200mm（±4）長さ4～6.3m；>200～350mm（±5）長さ3～5.3m

ピールターンド丸ビレット： 熱処理

鋼片は熱間加工された状態で納入され、溶体化焼鈍は施されません。

加工後の推奨溶体化焼鈍：

加工後の推奨溶体化処理：1060～1070°C（1940～1960°F）、空気または水中での急冷。 機械的特性（溶体化処理および焼入れ条件）

20°C（68°F）で：耐力Rp0.2 ≥ 210 MPa; Rp1.0 ≥ 245 MPa; 引張強さRm 515-700 MPa; 伸びA ≥ 40%; 面積の減少Z ≥ 50%; ブリネル硬度HB ≤ 215.

衝撃強度：室温および極低温で非常に良好。EN13445-2（UFPV-2）およびEN10272に準拠し、-196°Cで60 Jを満たします。

500°Cまでの高温耐力/引張強度の値を提供（詳細値についてはデータシートの表を参照）

。 物理的および熱的特性

密度

。

• 密度：8.0 g/cm3 (0.29 lb/in3)
• 熱伝導率（W/m-℃）：例：20℃→14、100℃→15、最高600℃→23（詳細値については表を参照）。
• 比熱容量（J/kg-℃）：例えば、20℃→485、100℃→500、最高600℃→575
• 平均熱膨張率（×10-6/℃）の範囲：
• 平均熱膨張率（°Cごとに×10-6）：30～100°C → 16.5、30～300°C → 17.5、30～700°Cまで → 19（全範囲については表を参照）
• 弾性係数：20°C → 200 GPa（≈29.0 ksi）、温度により減少（表は提供されたもの）

熱間加工と溶接

推奨熱間加工：1220～1260℃（2230～2300°F）；900℃（1650°F）を下回らないこと。

溶接性：良好。好ましい融合方法 TIG/GTAW（第一選択）およびガスシールドアーク溶接；MMA/SMAWも適している。

機械加工性のために添加された合金のため、溶接ビードの表面酸化物は標準の1.

溶加材を使用した溶接では、標準1.4571/316Tiと同様の挙動を示します。

推奨入熱量 < 1.5 kJ/mmおよびインターパス < 100°C; 溶接前/後の熱処理は通常必要ありません：ISO 14343 S 19 12 3 Nb / AWS A5.9 ER318（例：Exaton 19.12.3.Nb）、ISO 14343 S 19 12 3 L / AWS A5.9 ER316L（例：Exaton 19.12.3.L）、および対応するMMA電極ISO 3581 E 19 12 3 variants

機械加工（被削性の向上）
• Sanmac®は、最適化された非金属介在物、化学組成、および製造パラメータにより、耐食性と機械的強度を損なうことなく、機械加工性が向上しています。
• 旋削、ドリル加工、フライス加工、タップ加工、ねじ切り加工、およびのこぎり加工用の詳細な切削データを提供します。15mm/rev、240m/min;中加工 MM/GC2025 0.25mm/rev、210m/min.
• ドリル加工、フライス加工、ねじ切り加工のチャートと推奨工具材種は、データシートに記載されています（加工チャートの図を参照）

。 追加製品

関連する製品形態があります：シームレス管およびパイプ（Sanmac®）、中空棒（Sanmac®）

。 特性 / 技術仕様

商品名 / モデル：Sanmac® 4571

ブランド：Sanmac®

EN番号：1.4571 - UNS：S31635 - ASTM：316Ti - W.Nr.：1.4571

化学成分（公称）：

C 0.03; Si 0.4; Mn 1.8; P ≤0.045; S ≤0.030; Cr 17; Ni 11; Mo 2.1; Ti > 5×(C+N)

Density: 8.0 g/cm³

Proof strength (20°C)：

引張強さ（20℃）：Rp0.2 ≥210 MPa; Rp1.0 ≥245 MPa

引張強さ（20℃）：515-700 MPa：515-700MPa；伸び≥40％

硬度（HB）：≦215

使用温度（ガス）：空気～850℃；水蒸気～750℃（クリープおよび環境を考慮）

代表的な供給形態：角丸ビレットおよび丸ビレット；表面状態：未研磨／スポット／全面研磨（角形）、ピールターンド／黒色（丸形）
