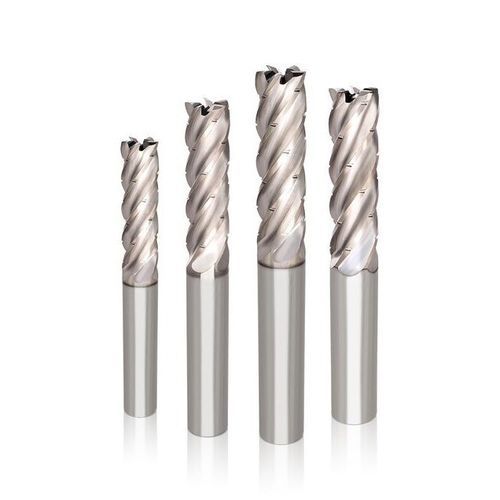

コーナー半径フライスカッター S-Carb H5

コーティング用光起電性銅用

製品概要
アルミニウムおよびその他の非鉄材料の汎用加工向けに設計されたS‑Carb H5（5枚刃エンドミル）は、オープンフルート形状、集積型チップブレーカー、中央クーラント孔、Ti‑NAMITE‑Bコーティングを組み合わせ、安定した高切削効率と優れた仕上げを実現します。

特徴

• オープンフルート形状 — 効率的な切りくず排出を促進し、攻めたスロット加工や高効率の側面加工に適します。
• 集積型チップブレーカー — 切りくずを短く制御し、切りくずの流れを改善、軸方向切込み深さの拡大を可能にします。
• 中央クーラント孔 — 切削ゾーンへ直接クーラントを供給し、切りくず排出と熱管理を支援します。
• 最適化されたエンド形状 — ランピング加工の改善、振動低減、底面仕上げ向上により二次仕上げを削減します。
• Ti‑NAMITE‑Bコーティング（PVD） — 摩擦低減、ビルドアップエッジ抑制によりアルミ加工での工具寿命を延ばします。

仕上がり比較（社内評価）
6061および7075アルミを用いた社内試験で、S‑Carb H5は競合品A〜Eに対し一貫して最良の底面仕上がりを示し、より滑らかな表面と安定した結果で後加工を削減しました。

シリーズ仕様

• 切削径：3/8" - 3/4" | 10 mm - 20 mm
• 刃長：1‑1/4" - 2‑3/8" | 32 mm - 64 mm
• 全長：3" - 5" | 75 mm - 120 mm
• シャンク径：3/8" - 3/4" | 10 mm - 20 mm
• コーナー半径：0.010" - 0.120" | 0.25 mm - 3 mm
• コーティング：Ti‑NAMITE‑B（PVD）
• 特殊オプション：スクエアエンド、コーナー半径
• 全サイズに集積型チップブレーカーと中央クーラント孔を装備。

主な適用材料

• アルミ合金 ≤ 88 HRb
• 銅合金 ≤ 23 HRc

業界用途

• 航空宇宙
• 医療
• 発電
• 自動車
• 鋳造・ファウンドリ
• 一般機械加工

技術仕様

• 呼称：S‑Carb H5
• 工具種別：アルミ・非鉄材料向け5枚刃エンドミル
• 切削径範囲：3/8" - 3/4"（10 mm - 20 mm）
• 刃長：1‑1/4" - 2‑3/8"（32 mm - 64 mm）
• 全長：3" - 5"（75 mm - 120 mm）
• シャンク径：3/8" - 3/4"（10 mm - 20 mm）
• コーナー半径：0.010" - 0.120"（0.25 mm - 3 mm）
• コーティング：Ti‑NAMITE‑B（PVD）
• 主な特徴：オープンフルート、集積型チップブレーカー、中央クーラント孔、最適化エンド形状
• 特殊仕様：スクエアエンド、コーナー半径
• 適合材料：アルミ合金（≤ 88 HRb）、銅合金（≤ 23 HRc）
• 性能注記：6061および7075での比較試験で最良の底面仕上がりを実現。高い切削取り代と優れた表面仕上げを目的とした設計。
