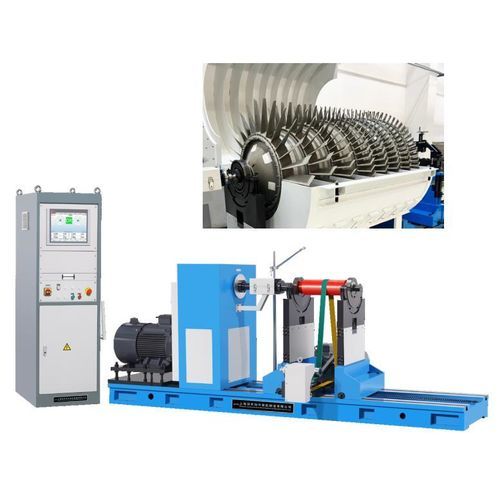

横型釣合試験機 PHS-1000ZW

電動式航空用自動

用途 この機械は、中型モーター、ゴムローラー、ウォーターポンプ、遠心分離機、ファン、クランクシャフトなどの機械的回転部品の不均衡検出に広く使用されています。 特徴 ユニバーサルジョイント/ベルト駆動のデュアルドライブモードを採用し、ユニバーサルジョイント駆動はより多くのパワーを伝達し、よりスムーズに動作します。ベルト駆動は、ワークピースのバランス品質と精度を保証し、便利な積み下ろし、迅速な始動、高い作業効率の特徴を持っています。 中型ワークピースに適用可能 技術データの概要 - ワークピースの質量範囲(kg): 1000, 2000, 3000, 5000 - ワークピースの最大直径(mm): Φ1600, Φ1900, Φ2100, Φ2400 - 2つの支持ベアリング間の距離(mm): Min 60, Min 60, Min 60, Min 320 - ワークピースのジャーナル直径範囲(mm): Φ25~120, Φ25~120, Φ25~120, Φ40~380 - 駆動フランジと右ベアリングサポート間の最大距離(mm): 1600, 1900, 1900, 2500 - 主軸の回転速度(r/min): 600,1095, 485,818, 133,255,396, 634,970 - モーター出力(kw): 4, 7.5, 7.5, 15 - ユニバーサルジョイントシャフトのトルク(N·m): 250, 300, 700, 1250 - ベッドの長さ(mm): 2500, 3000, 3000, 4000 - 達成可能な最小残留不均衡量(emar): ≤0.5g· mm/kg 1) 周波数変換 無段階速度調整 - ワークピースの質量範囲: 1000-5000 kg - ワークピースの最大直径: Φ1600-Φ2400 mm - 2つの支持ベアリング間の距離: Min 60-320 mm - ワークピースのジャーナル直径範囲: Φ25~120からΦ40~380 mm - 駆動フランジと右ベアリングサポート間の最大距離: 1600-2500 mm - 主軸の回転速度: 133-1095 r/min - モーター出力: 4-15 kw - ユニバーサルジョイントシャフトのトルク: 250-1250 N·m - ベッドの長さ: 2500-4000 mm - 達成可能な最小残留不均衡量: ≤0.5g· mm/kg
