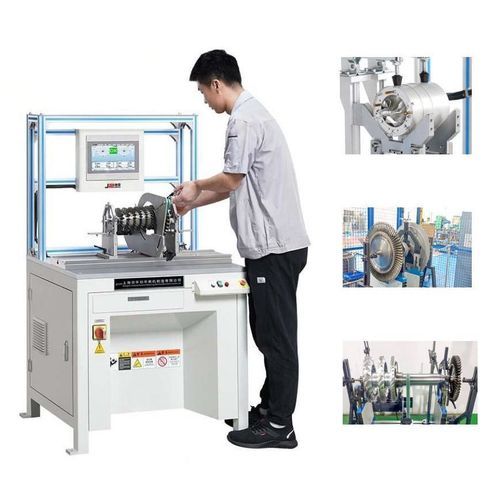

横型釣合試験機 PHQ series

ベルトドライブ航空用高精度

用途: 各種小型電動工具のローター、永久磁石モーターのローター、スピニングカップ、カップリング、発電機のローター、コーミングローラー、シャフト、ターボチャージャーのローターおよびその他の回転するワークピースの動的不均衡検出に使用されます。 特徴: この機械はJianpingの電子測定システムを採用しており、さまざまな測定方法、動的および静的バランス、ベアリングモードは最大10種類、重量の追加と削除、CWおよびCCWの回転を柔軟にカスタマイズできます。複数のキャリブレーション係数の組み合わせを採用し、システムの感度を自動的に調整し、ジャンプなしでシフトし、ソフトウェアとハードウェアの二重フィルタリング、データ圧縮、測定がより安定しています。 小型ワークピースに適用可能 技術データの概要 - PHQ-1.6/5 - PHQ-1.6A/5A - PHQ-G5 - PHA-5 - PHQ-16A - ワークピースの最大質量(kg): 1.6/5 - ワークピースの最大直径(mm): Φ300 - 2つのサポートベアリング間の距離(mm): 15~500 - ワークピースのジャーナル直径範囲(mm): Φ 3~40(120°) - ドライブベルトの直径範囲(mm): Φ20~85 - ドライブベルトの直径が100mmのときの回転速度(r/min): ~1470 - モーター出力(kw): 0.2DC - 達成可能な最小残留不均衡量(emar): ≤0.15g· mm/kg 1) 無段階速度調整 2) 周波数変換 3) 75-180に追加可能 4) 120-240に追加可能 5) 75-140に追加可能 - ワークピースの最大質量: 1.6/5 kg - ワークピースの最大直径: Φ300 mm - 2つのサポートベアリング間の距離: 15~500 mm - ワークピースのジャーナル直径範囲: Φ 3~40 mm - ドライブベルトの直径範囲: Φ20~85 mm - 回転速度: ~1470 r/min - モーター出力: 0.2DC kw - 達成可能な最小残留不均衡量: ≤0.15g· mm/kg
