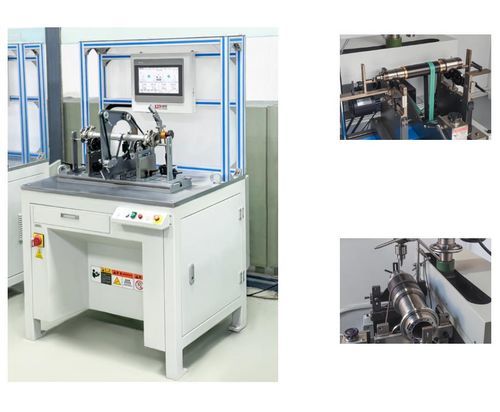

横型釣合試験機 PHQ

電動式航空用

用途 さまざまな小型電動工具のローター、永久磁石モーターのローター、スピニングカップ、カップリング、発電機のローター、コーミングローラー、シャフト、ターボチャージャーのローターおよびその他の回転するワークピースの動的不均衡検出に使用されます。 特徴 この機械は、Jianpingの電子測定システムを採用しており、さまざまな測定方法、動的および静的バランス、ベアリングモードは最大10種類、重量の追加と削除、CWおよびCCWの回転を柔軟にカスタマイズできます。複数のキャリブレーション係数の組み合わせを採用し、システムの感度を自動的に調整し、ジャンプなしでシフトし、ソフトウェアとハードウェアの二重フィルタリング、データ圧縮、測定がより安定しています。 小型ワークピースに適用可能 技術データ一目で PHQ-1.6/5 PHQ-1.6A/5A PHQ-G5 PHA-5 PHQ-16A ワークピースの最大質量(kg) 1.6/5 1.6/5 5 5 16 ワークピースの最大直径(mm) Φ300 Φ300 Φ300 400 Φ300 2つのサポートベアリング間の距離(mm) 15~500 15~500 15~500 15~500 15~500 ワークピースのジャーナル直径範囲(mm) Φ 3~40(120°) Φ 3~40 Φ 3~40 Φ 3~40 Φ 3~40 駆動ベルトの直径範囲(mm) Φ20~85 Φ15~150 Φ20~85 Φ15~150 Φ15~150 駆動ベルトの直径が100mmのときの回転速度(r/min) ~1470 ~1470 ~1470 0~2000 ~1470 モーター出力(kw) 0.2DC 0.2DC 0.2DC 0.2DC 0.2DC 達成可能な最小残留不均衡量(emar) ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg ≤0.15g· mm/kg 1) 無段階速度調整 2) 周波数変換 3) 75-180に追加可能 4) 120-240に追加可能 5) 75-140に追加可能 - 用途: 小型ローターおよび回転ワークピースの動的不均衡検出 - 測定: 動的および静的バランス、最大10種類のベアリングモード - カスタマイズ: 重量の追加/削除、CW/CCW回転、キャリブレーション係数の組み合わせ - システム: 自動感度調整、二重フィルタリング、データ圧縮 - 技術データ: 最大質量1.6-16 kg、最大直径300-400 mm、ジャーナル直径3-40 mm、モーター出力0.2DC、残留不均衡≤0.15g·mm/kg
