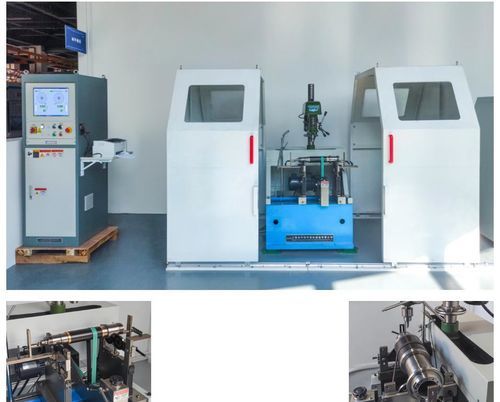

横型釣合試験機 PHQ-160H

電動式航空用

用途 さまざまな小型および中型のモーターローター、インペラー、クランクシャフト、ローラー、シャフトなどの回転するワークピースの不均衡補正に使用されます。 特徴 この機械は、Jianpingの電子測定システムを採用しており、さまざまな測定方法、動的および静的バランス、最大10種類のベアリングモード、重量の追加と削除、CWおよびCCWの回転を柔軟にカスタマイズできます。複数のキャリブレーション係数の組み合わせを採用し、システムの感度を自動的に調整し、ジャンプなしでシフトし、ソフトウェアとハードウェアの二重フィルタリング、データ圧縮、測定がより安定しています。 技術データの概要 ワークピースの最大質量 (kg): PHQ-50: 50, PHQ-160H: 160, PHQ-160Z: 160, PHQ-C160H: 160, PHQ-300H: 300, PHQ-500H: 500 ワークピースの最大直径 (mm): PHQ-50: Φ700, PHQ-160H: Φ1000, PHQ-160Z: Φ300, PHQ-C160H: 400, PHQ-300H: Φ1220, PHQ-500H: Φ1500 2つのサポートベアリング間の距離 (mm): PHQ-50: 80~700, PHQ-160H: 130~1270, PHQ-160Z: 130~1270, PHQ-C160H: 130~1270, PHQ-300H: 130~1270, PHQ-500H: 130~1270 ワークピースのジャーナル直径範囲 (mm): PHQ-50: Φ8~75, PHQ-160H: Φ15~75, PHQ-160Z: Φ200-300, PHQ-C160H: Φ200, PHQ-300H: Φ15~75, PHQ-500H: Φ15~75 駆動ベルトの直径範囲 (mm): PHQ-50: Φ18~200, PHQ-160H: Φmax400, PHQ-160Z: Φmax300, PHQ-C160H: Φmax400, PHQ-300H: Φmax500, PHQ-500H: Φmax600 駆動ベルトの直径が100mmのときの回転速度 (r/min): PHQ-50: 700,1050, PHQ-160H: ~1176, PHQ-160Z: 7500, PHQ-C160H: 756,1176, PHQ-300H: ~1176, PHQ-500H: ~1176 モーター出力 (kw): PHQ-50: 0.75, PHQ-160H: 1.5, PHQ-160Z: 4, PHQ-C160H: 1.5, PHQ-300H: 1.5, PHQ-500H: 2.2 ベッドの長さ (mm): PHQ-160H: 1500, PHQ-300H: 1500, PHQ-500H: 1500 達成可能な最小残留不均衡量 (emar): ≤0.15g·mm/kg 技術仕様: - 複数の測定方法を備えた電子測定システム - 動的および静的バランス - 最大10種類のベアリングモード - 重量の追加と削除 - CWおよびCCWの回転カスタマイズ - 複数のキャリブレーション係数の組み合わせ - システム感度の自動調整 - ソフトウェアとハードウェアの二重フィルタリング - 安定した測定のためのデータ圧縮 - 小型および中型のローター、インペラー、クランクシャフト、ローラー、シャフトに適用可能
