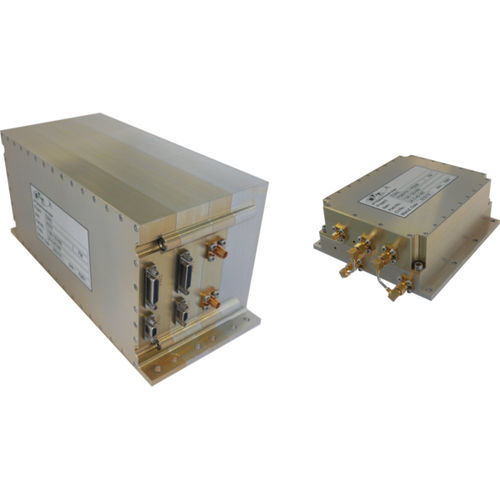

C-bandビデオ送信器 PDTX-1000

航空機用

PDTX-1000 ペイロードデータトランスミッタは、最新の変調方式を用いた、費用対効果の高い宇宙用高 速データダウンリンクトランスミッタです。また、コマンドやハウスキーピングのためのCANバスインターフェイスを備えています。STTの宇宙用機器は、最高の品質と信頼性を提供します。 PDTX-1000 は、CCSDS 標準のペイロードデータ伝送方式（CCSDS 131.3-B-1）に完全準拠し、DVB-S2 方式を採用しています。DVB-S2の実装が広く普及しているため、高い技術成熟度が保証され、地上セグメントに費用対効果の高いソリューションを提供します。 PDTX-1000は、Cバンド（5,150MHz～5,216MHz、移動体衛星サービス用非静止衛星システムの地球間フィーダーリンクに割り当て）とXバンド（8,025～8,400MHz）で運用可能です。 伝送モードに関するサポート規格 - ETSI EN 302 307 V1.3.1, 2012 年 11 月, 完全準拠 CCSDS 131.3-B-1, Blue Book, 2013 年 3 月, 完全準拠 変調器シンボルレート - 50 MBd 送信周波数 5183MHz (ITU周波数帯の中心周波数) 送信電力 - 1 W～8 W 微小ステップで調整可能 (< 0.1 dB) エラーベクトルマグニチュード - < 8 帯域外エミッション - ITU-R SM.1541-6, Annex 5.1 準拠 スプリアス信号 - < 70 dBc (ITU-Rに基づくスプリアス領域において) 一次電圧範囲 - 22 V～34 V 消費電力 - < 45 W 質量 - < 4.5 kg 容積 - < 3.5 リットル 動作温度 - -30°C ～ +60°C
