超音波検査機

表面用

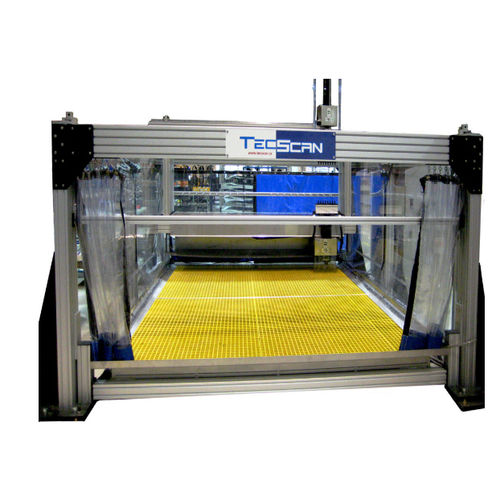

UltraScan Mxは、航空宇宙用大型複合材パネルの超音波探傷検査（UT）用のフラットベッド型スクーターシステムです。航空宇宙産業における複合材部品の需要の増加に伴い、検査時間が全体の生産率を左右する重要な要素となってきています。TecScanのフラットベッドスキャナは、複合材パネルやコンポーネントのハイスループット検査用に設計されています。 ベッドサイズのカスタマイズが可能なUltraScanは、工業用アルミニウムのプロファイル構造を持ち、超音波またはフェーズドアレイ技術を採用しています。このモジュラーコンセプトにより、ニーズの変化に応じてスキャナーのサイズを変更することができます。当社の標準構成は、5軸システム（X、Y、Y2、Z、Z2）で、検査範囲は3.5 x 2.5m、特別に設計された送水システムにより、安定した再現性のあるUT信号を提供します。 フラットベッドシステムは、スキャンレートを最大化するための効率的な方法を提供します。複数の超音波プローブを特別に設計されたウォーターボックス・システムに統合したマルチチャンネル・スキャニング・テクノロジーを用いて、インデックスの量を最小限に抑えます。このシステムでは、1対のプローブを部品の表面に移動させるのではなく、プローブのアレイをペアで使用して検査パネルを走査し、発光アレイのエレメントを同時または次々に発射します。 ウォーターボックスは、8本の層流ウォータージェットを均等な流量で噴射するように特別に設計されています。異なる検査ニーズに対応するために、ノズルの開口部の直径を簡単に交換することができます。プローブは、標準的な浸漬型プローブを使用しており、簡単かつ安価に入手できます。
