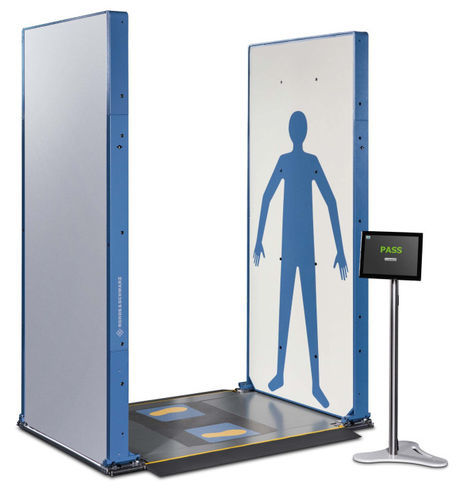

空港用セキュリティーゲート R&S®QPS201

製品概要
R&S®QPS 201 は、多数の送受信アンテナを用いて高解像度の3D情報を取得するミリ波ベースの人員用セキュリティスキャナーです。高い通過人数を想定した環境での迅速かつ非接触の人員検査を目的とし、すべての材質に対する異常を検出して、個人のプライバシーを保護するシンボリックな身体表示で結果を表示します。

主な機能

• 周波数帯域：70〜80 GHz（ミリ波）
• マルチスタティック動作：パネルあたり数千の送受信アンテナ
• 送信出力：約1 mW（携帯電話の放射より大幅に低い）
• データ取得時間：約32 ms
• フル電子式アーキテクチャ：可動部なし、安定した較正
• 異常検出方式：特定物ではなく異常を探索して未知の脅威を検出
• シンボリック表示：検出位置は写真ではない身体図で表示
• 処理時間：<4秒（非常に短い処理オプションあり）
• 設置高さや通路幅に応じた柔軟なパネル構成

人員検査の流れ
低出力のミリ波技術を用いて、非接触で迅速に全材質にわたる隠蔽物を検出します。

異常検出インターフェース
検出はシンボリックな身体図上にハイライト表示され、オペレーターは乗客のプライバシーを保ちながら迅速に潜在的脅威を特定できます。

高スループット検査
高解像度の3D情報をミリ秒で取得し、保安検査における大量の通過処理を支援します。

自動化された検査結果
検査後は明確な合否表示によりオペレーターが迅速に処理でき、検査通路の流れを維持します。

利点と用途

• プライバシー重視：写真画像を生成しない
• 健康上安全：車両距離警報システムに類似した低出力で動作
• 高スループット：最小限の処理時間で多数を迅速に検査
• 低メンテナンス：可動部がなく較正が安定
• 将来対応：ソフトウェア更新で進化する要件に対応可能

使用例

• 空港：保安検査での乗客スクリーニング
• 政府施設：VIP保護のための来訪者検査
• 企業施設：従業員や来訪者の検査
• 郵便室：荷物および人員の検査
• 重要インフラ：機密施設の立ち入り対策

統合と互換性

• ネットワーク統合：ローカルネットワークへの統合をサポート
• uniXPASS 対応：unival の来訪者管理プラットフォームと連携して自動アクセス制御が可能

導入オプション

• 固定設置：セキュリティ通路への常設配置
• モジュラー設計：保守しやすいレール取り付けのパネル

技術仕様

• 周波数帯域：70〜80 GHz
• 送信出力：約1 mW
• データ取得時間：約32 ms
• 処理時間：<4秒（オプション：非常に短）
• 寸法（W x H x L）：1000 x 2000 x （可変） mm
• 内部幅：850 mm
• 底部幅：1150 mm
• アーキテクチャ：フル電子式、可動部なし
