CNCフライス盤 M7 series

横型航空用

概要

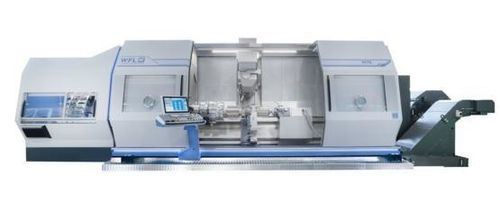

M70 MILLTURN は、WFL のモジュラーシステムを基盤とした CNC マルチタスク旋盤フライスセンターです。ワーク、工具、案内面の距離を最小化し、各案内面間の距離を最大化する設計により、最適な剛性と幾何精度を実現します。前方から積載する工具マガジンは、コンパクトで安定した収納と安全なアクセスを提供します。

主な特徴

• 長期的な精度と剛性を確保するモジュラー工具インターフェース。
• 標準工具インターフェースは高い送り力に対応。
• 高生産性の深穴加工や各種特殊加工に対応。
• プリズム工具システムにより標準寸法を超える工具の使用が可能。

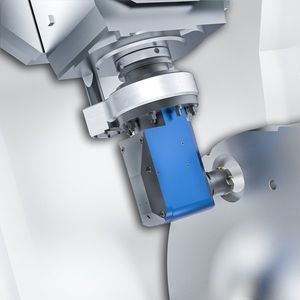

• ソリッドプリズムホルダーの使用およびWFLシステムボーリングバー使用時の自動切削ヘッド交換。
• 2種類のマガジンバリエーション（最大200本までの容量）。

技術データ（表）
標準心間距離 — mm — M70: 1000 / 2000 / 3000 / 4500 / 6000 / 8000 — M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
上スライド上の旋回径 — mm — M70: 850 / 850 / 850 / 850 / 820 / 790 — M70‑G: 850 / 850 / 850 / 850 / 820 / 790
最大出力（旋盤主軸 40%（100%）） — kW — M70: 56(40) / 80(60) * — M70‑G: 56(40) / 80(60) // 60(40) / 90(60) *
最大トルク（旋盤主軸 40%（100%）） — Nm — M70: 3420(2440) / 5860(4500) * — M70‑G: 3420(2440) / 5860(4500) // 3000(2000) / 4800(3200) *
最大回転数（旋盤主軸） — min-1 — M70: 2400 / 1600 * — M70‑G: 2400 / 1600 *
最大出力（フライス主軸 40%（100%）） — kW — M70: 58(45) * — M70‑G: 58(45) *
最大トルク（フライス主軸 40%（100%）） — Nm — M70: 640(500) / 400(310) * — M70‑G: 640(500) / 400(310) *
最大回転数（フライス主軸） — min-1 — M70: 5000 / 8000 * — M70‑G: 5000 / 8000 *
B軸旋回角度 — deg — M70: 220 (-110…+110) — M70‑G: 220 (-110…+110)
Y軸ストローク — mm — M70: 525 (-225…+300) — M70‑G: 525 (-225…+300)
X軸ストローク — mm — M70: 900 (-20…+880) — M70‑G: 900 (-20…+880)
カムユニットテーパー — 種類 — M70: MK6 — M70‑G: -
工具マガジン収容方式 — 数 — M70: 36 / 72 / 108 / 200 * — M70‑G: 36 / 72 / 108 / 200 *
制御 SIEMENS — 型式 — M70: SINUMERIK ONE — M70‑G: SINUMERIK ONE

技術仕様

• 標準心間距離（選択可）：1000、2000、3000、4500、6000、8000 mm
• 上スライド上の旋回径 最大850 mm（心間距離により変動）
• 旋盤主軸出力オプション 最大80 kW（40% / 100%バリエーション）
• 旋盤主軸トルク 最大5860 Nm（使用率に依存）
• 旋盤主軸最高回転数：2400 / 1600 min-1（構成に依存）
• フライス主軸出力：58 kW（40%） / 45 kW（100%）表記
• フライス主軸トルク：最大640 / 400 Nm（40% / 100%）
• フライス主軸回転数：5000 / 8000 min-1
• B軸旋回範囲：220°（-110° … +110°）
• Y軸ストローク：525 mm（-225 … +300）
• X軸ストローク：900 mm（-20 … +880）
• カムユニットテーパー：MK6（M70のみ）
• 工具マガジン容量：36 / 72 / 108 / 200 本
• 標準制御：SIEMENS SINUMERIK ONE
