TRELLEBORGのエラストマージョイント

限界温度: -60 °C - 200 °C
限界圧力: 100 MPa
直径: 0.5 mm

... 使用されています。O-リングは、国際的に認められたすべてのサイズ規格に対応し、すべての航空宇宙タイプのエラストマーで製造できます。ニトリルゴム（NBR）、エチレンプロピレンジモノマー（EPDM）、フルオロシリコーン（FVMQ）、フルオロカーボン（FKM）、パーフルオロエラストマー（FFKM）などがあります。ご要望に応じて、標準サイズ以外のOリングも提供可能です。また、特殊なO-リングは、フラッシュラインをシールの指定位置に付けて供給したり、厳しい基準で検査することも可能です。 ...

限界温度: -60 °C - 200 °C
限界圧力: 200 MPa
直径: 0.5 mm

Ｏ-リング、クワド・リングと組合せて取り付け、80MPa（約800kgf/c㎡）以上の高圧使用におけるギャップへのはみ出しを防ぎます。スパイラル、バイアスカット、エンドレスのデザインがあり、充填材入りおよび非充填のＰＴＦＥ、ターコン、エラストマー、熱可塑性プラスチックが供給可能。ISO 3601, ...

限界温度: -45 °C - 200 °C
限界圧力: 35 MPa
直径: 4 mm - 2,700 mm

... MIL-G-5514Fの溝に使用されるOリングとバックアップリングの性能を向上させるために開発されたオリジナルシールです。ターコン®ダブルデルタ®Ⅱは、エラストマーO-リングによって作動するダブルアクションシールエレメントです。良好な摩擦特性、スティック・スリップのない始動性、優れたドライ・ランニング性を発揮します。MIL-G-5514FおよびAS4716のすべての溝に適合する幅広いサイズを取り揃えています。ご要望に応じてカスタム設計も承ります。 ...

限界温度: -60 °C - 200 °C
限界圧力: 200 MPa
直径: 4 mm - 2,700 mm

... ウェッジパック®は、独自の三角形のエラストマーシールエレメントと、過酷な使用条件下でエラストマーシールエレメントのスパイラルやローリングを防止する2つのデルタ形状のバックアップリングで構成されています。Wedgpak®はエラストマーの接触面積が小さいため、静摩擦と動摩擦が小さく、スリッパーシールタイプの性能を発揮します。同時に、エラストマーは効率的に表面を拭き取り、優れたリークコントロールを提供します。Wedgpak®バックアップリングは、エラストマーシールエレメントのサポートと押し出し保護を提供します ...

限界温度: -40 °C - 200 °C
限界圧力: 1 MPa
直径: 4 mm - 1,800 mm

... ラジアルオイルシールは単一のリップがガータースプリングで金属サポートに接着されています。ラジアルオイルシールには様々なバリエーションがあり、ダストリップ付きとダストリップ無しがあります。これらのダストリップはシール幅内に配置することも、シールベースを越えて配置することも可能です。ラジアルオイルシールはシールリップの下に薄い液膜を形成します。この膜が潤滑油として働き、シールリップの反対側にメニスカスを形成します。また、ラジアルオイルシールには流体力学的な補助機能を持たせることもできます。推奨圧力0.05MPa ...

限界温度: -30 °C - 200 °C
限界圧力: 50 MPa
直径: 5 mm - 456 mm

... カントシールは正方形または長方形の断面を持つエラストマーリングで、通常、静的な場所や低圧の動的な場所で使用され、高いシール効率と形状の安定性が重視されます。カントシールは圧縮成形や機械加工が可能で、シールの摩擦挙動を変えるために角の面取りや半径を追加することもできます。航空機の用途で一般的に見られるほとんどすべての流体に適合するエラストマー材料を取り揃えています。 ...

限界温度: -150 °C - 200 °C
限界圧力: 60 MPa
直径: 3 mm - 3,300 mm

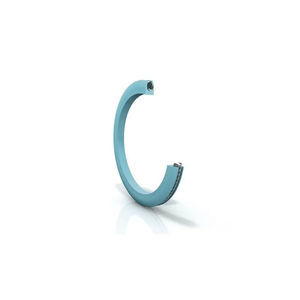

... ターコン®バリシール®HFは高圧流体やガスのシール用に最適化された単動シールエレメントです。ヘリカルスプリングの高いバネ荷重により、極低温でも効果的なシールが可能です。ターコン®素材と金属製ヘリカルスプリングの耐薬品性により、流体や化学薬品に対してほぼ万能に使用でき、温度範囲も広いので過酷な条件下でも使用できます。さらに、ターコン®バリシール®HFは、保存期間に制限がありません。フェイスシールとして図解されていますが、ピストンタイプとロッドタイプの両方があり、サイズはメートルとAS4716があります。 ...

限界温度: -30 °C - 200 °C
限界圧力: 100 MPa
直径: 2.5 mm - 125 mm

... ボンデッドシールは、正方形または長方形の金属環状体に台形断面のエラストマーリングを接着したものです。高圧の油圧・空圧ねじ接続において、銅タイプのワッシャに代わるものとして開発され、金属リングは圧力の破裂力に抵抗し、エラストマーエレメントの変形を制限します。標準タイプのボンデッドシールに加え、セルフセンタリングタイプのボンデッドシールもラインナップしており、組み立て時に適切なセンタリングを確保することで漏れの可能性を排除します。幅広い航空宇宙・防衛用途の材料に対応しています。カスタム設計も可能です。 ...

限界温度: -50 °C - 325 °C

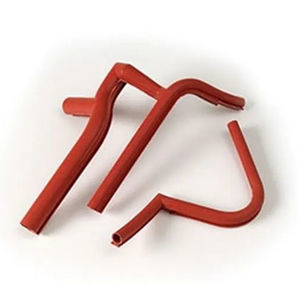

... これらは、圧力シールとして機能すると同時に、火災封じ込めのバリアとしても機能する、二重目的の部品である。ファイヤー・シールはエラストマー製で、ガラスまたはセラミック製の補強材が入っています。一般的にISO2685に準拠した試験が行われ、1100℃の炎に15分間耐えることが要求されます。ファイヤー・シールは、RFIスクリーニング用に導電性のものもあります。 ...
