CMMプローブ

... 商品説明
ミツトヨ独自のセンシング技術により高精度と耐久性を実現した、小型・高精度のタッチトリガープローブです。外径ø13.5 mmのコンパクト設計により、入り組んだ形状部位へのアプローチが容易です。

主な特長

• MTP-002は、ミツトヨ独自のセンサ構造と高度な信号処理を組み合わせ、高精度と長寿命を両立しています。外径ø13.5 mmのコンパクトさにより狭い特徴部に近接できます。
• ソフトウェアで切り替え可能な感度切替機能は、ロングスタイラスや外乱振動による誤入力を抑止し、より多様なスタイラス構成と効率的な測定プログラムを実現します。
• スタイラスチェンジシステムによる自動スタイラス交換により、測定を中断することなく全自動での連続測定が可能です。異径や特殊形状のスタイラスも手作業なしで自動交換・連続測定でき、段取り替え時間と測定工数を大幅に削減します。プローブチェンジシステムとの連携により、1台で多様な形状部品の測定に対応し、装置稼働率の向上と無人運転を実現します。

... 製品概要
ミツトヨ独自のセンシング技術と構造により、高精度と耐久性を実現した自社開発の小型高精度スキャニングプローブです。小型でありながら高精度で測定ができ且つ高速制御が可能。XY方向とZ方向のバネを独立させた構造、特許取得済みのセンシング技術により従来品に比べ圧倒的な耐久性を実現し、ダウンタイム低減とランニングコスト抑制を図ります。

主な特長

• 小型で高精度かつ高速制御が可能。ミツトヨ独自のセンシング技術（特許取得済み）とXY方向・Z方向のバネを独立させた構造により耐久性を向上。
• 設計値倣い測定（設計値を与えた高速スキャニング）と自律倣い測定（設計値が不明な未知形状でもスキャニング可能）の両方に対応。NonStopScanningにより溝や穴を飛び越えて継続測定可能で測定時間を短縮。
• 従来品に比べ1つのプローブボディで幅広いスタイラス長さに対応し、導入コストを削減可能。

• MPP-002-1
• MPP-002-2

... スキャニングプローブは1秒間に数百点の表面情報を取得することができ、大きさや位置だけでなく、形状も測定することができます。 また、タッチトリガープローブと同様に、スキャニングプローブを使用して離散点を取得することができます。 CMM のあらゆるサイズと構成に対応する様々なソリューションをご用意しています。 ...

... は、REVO システム専用の超軽量プローブです。2D スキャニング測定 (x、y) および 3D タッチトリガー測定 (x、y、z) を行えます。本体は共通の 1 種類で、175mm～500mm 各種スタイラスホルダを取付け可能です。 には、スキャニングの圧力を低減し、スタイラスの摩耗を抑えるために専用設計された、レニショー先端検出技術が採用されています。 に使用できるスタイラスのタイプは、UCC コントローラが管理するため、最適な測定性能を確保できます。詳細については、RSP2 に取り付けられるスタイラスをご覧ください。 プローブによるセンシングのビデオアニメーション測定物に接触し、スタイラスが曲がると、反射鏡が変位します。その後、PSD ...

シリーズは RSP2 プローブを補完する製品です。REVO システムで 3D スキャニング測定 (x、y、z) やクランク型スタイラスを使用できるようになります。REVO のヘッド角度を固定した測定など、3 軸スキャニング測定に使用します。RSP3 シリーズのプローブを使用すると、最適な測定精度を維持しながら、各種の長さのスタイラスを使用できるようになります。

... 従来の表面粗さ測定は、手持ちセンサーを使用するか、専用の測定機に部品を移動する必要がありました。これを一変させるのが REVO マルチセンサーシステムです。スキャニングと表面粗さ測定を切り換えて使用できるため、三次元測定機の測定プロセスの一環として表面粗さ測定ができます。また、測定レポートに表面粗さ分析を含めることもできます。 5 軸測定技術による SFP2 の自動表面粗さ測定を使用することで、測定時間の大幅な短縮、パーツ移動の必要性の低減、さらには三次元測定機に対する ROI の大幅な向上を実現できます。 システムは、プローブと各種モジュールから構成されます。REVO ...

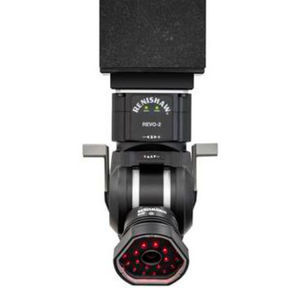

... 非接触式測定用の、検査処理量向上および高性能 5 軸測定 非接触式測定 プローブと VM10 モジュール 従来の接触式検査方式よりも非接触式測定を使用するほうが、大きなメリットがある場合があります。例えば、0.5mm 程度の小さな穴が多数開けられた薄い板金パーツやコンポーネントには、接触式測定は適していません。 を導入することで、REVO システムで、既存のタッチトリガー測定、高速スキャニング測定および表面仕上げ測定に加えて、非接触式検査を行えるようになります。REVO-2 ヘッドの ...

... 持ちやすいグリップスタイラス付きで、大型で複雑な部品の複雑な形状や空洞の検査が可能な、ハンドヘルド型の軽量ワイヤレス触覚プローブ。 vProbe は、レーザートラッカーの測定範囲外での座標測定機能を拡張することができます。 vProbe は、座標測定時に瞬時にフィードバックを行います。これにより、迅速で便利な測定と検査が可能になります。 特長とメリット 真のワイヤレスポータビリティ vProbeは、ワイヤレステクノロジーと内蔵バッテリーを使用しており、1回の充電で最大6時間のポータブル測定が可能です。 長距離測定 vProbeは半径40mまでの大きな動作容積を誇り、性能の劣化はほとんどありません。 ダイナミックスキャン vProbeのダイナミックスキャン機能は、座標を即座にフィードバックするため、競合システムよりも高速に計測を行うことができます。 コンパクト設計 vProbeは軽量設計で、トラッカーと一緒に1つのキャリングケースに収まっています。 エルゴノミック vProbeは、軽量設計と持ちやすいグリップにより、長時間の操作が可能です。 複数のスタイラスオプション 長さ ...

... 弊社では、お客様のプローブだけでなく、弊社でカスタマイズしたプローブの校正サービスも行っています。これには、ホットワイヤープローブも含まれます。当社の校正用風洞には、3 m/sからマッハ2までの流速に対応する特殊なフローノズルが設置されています。現在、マッハ0.95までの校正サービスを提供しており、超音速領域での校正能力も開発中です。高精度トラバースシステムは、ピッチ角、ヨー角ともに±165°の角度範囲をカバーしています。 また、非定常プローブの校正や、必要な圧力伝達関数の決定も行っています。 プローブ校正 角度測定範囲 ...
