ポンプ用試験用ベンチ

... Bauer Model 1034 メイン燃料ポンプテストスタンドは、幅広い航空機エンジン燃料ポンプをテストする正確な手段を提供します。 これらのクラスのいずれかで双方向可変速AC駆動システム：小型から中推力範囲のガスタービン（100HPおよび70GPM）、中～高推力範囲のガスタービン（150HPおよび125GPM）、成長ガスタービン（300HPおよび165GPM） サウンド減衰テストチャンバー 伸縮オーバーヘッドホイストブームフライトハードウェアリフト容量 操作安全インターロックと煙除去 換気自動ポンプの侵入テスト バウアーは、様々な機能と、多くの異なる航空機をカバーし、この機器の構成を生産しました/エンジンプラットフォーム. ...

... Bauer Model 6674 油圧ポンプおよびモータテストスタンドは、航空機の油圧ポンプおよびモーターを試験するための幅広い要件を満たすように設計されています。 交流可変速モータは、最大250馬力を提供します。 テストスタンドは、オペレータのために人間工学に基づいて設計および構成され、静かに動作します。 Skydrolまたは鉱物油流体の互換性 トルク制限最大5000 ft.lb. 範囲 静的テスト最大20,000 PSI 正確な負荷制御 クローズドループポンプパッケージ オプションのモータテスト回路 手動または半自動操作 低圧ドロップクイック切断 ...

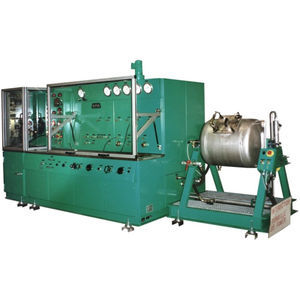

... 航空燃料に浸漬する電動ポンプの機能試験や研究開発試験を行うシステムです。 ベンチは、2つのテストステーション、ストレージユニット、電気キャビネット、コントロールパネルで構成されています。 2つのステーションは同じもので、互いに独立して動作することができます。 各ステーションのタンクは、異なる飛行姿勢での作業条件をシミュレートするために、回転させることができます。 じっけん 機能性テスト 研究開発テスト ...

... このテストスタンドは、さまざまな油圧ポンプ、モーター、アクセサリーの手順を実施するために設計されています。左側の完全に密閉された駆動部には、200 HPのDCモーターとデュアルヘッドギアボックスが装備され、速度範囲は0～5300 RPMと0～14150 RPMです。低圧ブースト・フロー（最大83 GPM）はポンプ・テストに使用でき、ドライブの回生機能によりモーター・テストも可能です。 中央のシールドされたアクセサリー・セクションは、バルブ/コントロールなどのさまざまなコンポーネントのテストに使用できます。電気系統とソレノイド式4方向マニホールドにより、アクチュエーターの自動循環が可能です。テストスタンドの両セクションで400Hzの電源が利用できます。 油圧源（写真なし）はリモートスキッドで、200 ...

... アクチュエータ/ACAテストスタンドは、様々なアクチュエータやACAのテストやメンテナンスを行うことができます。このテストスタンドは燃料温度可変制御を特徴としており、燃料温度は空気作動温度コントローラにより自動的に制御されます。調整可能な温度範囲は0～150°です。 追加情報 幅 116インチ 奥行き 72インチ 高さ 78インチ 重量 約4000ポンド 液体 MIL-PRF-7024、20ガロンの容量 タンク容量 20ガロン、タイプII校正用液体（Mil-C-7024C） 最大圧力 3200 ...

... このテストスタンドは、新規またはオーバーホールされたAPU燃料制御ユニット（FCU）のテストと調整を目的として設計されています。39222型はMIL-PRF-7024 Type 2を50 PSIで5 GPMを被試験ユニット（UUT）に供給できるポンプを装備しています。UUTを駆動するために10 HPの駆動モーターがシンクエリアに取り付けられており、モーターは5400 RPMまで完全に調整可能です。 39222型には、ナショナルインスツルメンツ社のハードウェアを使用したコンピュータベースのデータ収集システムが組み込まれています。圧力、流体流量、駆動速度、DC ...

... このテストスタンドは、新品およびオーバーホール済みのF100燃料ノズルをテストする目的で設計されています。モデル39257は、MIL-PRF-7024 Type 2を被試験ユニット（UUT）に1000 PSIで4 GPM供給できるギアポンプを装備しています。 39257型は工業用タッチスクリーンパネルPCと高速データ収集システムを装備しています。ナショナルインスツルメンツ社製高速データ収集カードは、1,000,000サンプル/秒のデータ収集が可能です。LabVIEW®で記述されたカスタム・ソフトウェア・プログラムにより、自動トリガーと圧力対時間のプロット機能が可能になり、20ミリ秒のウィンドウにわたってステップ応答を測定できます。 追加情報 幅 46インチ 奥行き 37.5インチ 高さ 69.8インチ 重量 約1200ポンド 液体 MIL-PRF-7024タイプ2、容量20ガロン 最大圧力 1000 ...

... このテストスタンドは、新規またはオーバーホールされたAPU燃料ノズルをテストする目的で設計されています。モデル39291は6セグメントパターネータを装備しており、圧力変換器を利用してセグメントごとの流体量を測定します。試験は試験スタンドのソフトウェアにより半自動化され、試験データを記録しながら試験の開始点と停止点を制御します。テストスタンドは、一般的な構成として12セグメントを含むさまざまなセグメントパターネーター用に構成することができ、スプレー角度測定機能を装備しています。 39291型は、ナショナルインスツルメンツ社のハードウェアを使用したコンピュータベースのデータ収集システムを内蔵しています。圧力、スプレー角度測定、流体流量、流体温度を含む計装信号は、データ収集ハードウェアに供給されます。LabVIEW®で開発されたカスタム・ソフトウェア・プログラムは、試験手順を完了するために必要なパラメータを読み取り、表示し、報告します。 追加情報 幅 105.5インチ 奥行き 64インチ 高さ 78インチ 重量 約5000ポンド 液体 MIL-PRF-7024タイプ2、容量15ガロン 最大圧力 1500 ...
