Megômetro portátil 5070

para a indústria aeronáutica

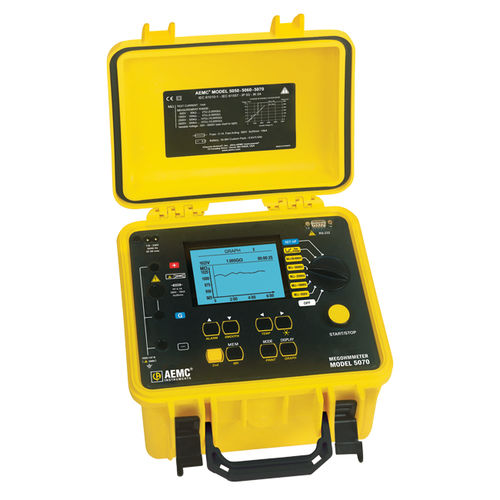

O Megôhmetro Modelo 5070 é um testador de isolamento gráfico de 5000V totalmente automatizado. Este megôhmetro verdadeiro® possui tensão de teste selecionável e programável (40 a 5100V) e correção de temperatura programável das leituras de resistência. O Modelo 5070 é o único megôhmetro que oferece um gráfico do teste diretamente no instrumento, bem como uma apresentação digital dos resultados do teste. Possui um ecrã gráfico de grandes dimensões com um ecrã alfanumérico de cinco linhas e um gráfico. Também oferece a capacidade de programar até três perfis de tensão de passo, cada um contendo até cinco passos. O Modelo 5070 tem uma porta RS-232 que permite configurar a unidade e efetuar o teste a partir de um PC. Os resultados do teste podem ser gerados diretamente para uma impressora utilizando o software de análise e gráficos DataView®. Medição de tensão AC/DC Gama - 1 a 4000V Precisão - 1 a 99,9V: ±(1% R + 5ct) 100 a 4000V: ±(1% R + 3ct) Resolução - 1 a 99,9V: 0,1V 100 a 999V: 1V 1000 a 4000V: 2V Gama de frequências - 1 a 2500V: DC ou 15 a 500Hz 2501 a 4000V: DC Impedância de entrada - 750kΩ ou 3MΩ (dependente da gama) Medição de isolamento Faixa de tensão / resistência de teste - 500V: 30kΩ a 2TΩ 1000V: 100kΩ a 4TΩ 2500V: 100kΩ a 10TΩ 5000V: 300kΩ a 10TΩ Tensão variável - 40 a 5.100V Descarga automática - Tempo de descarga 3, 10, 20% (selecionável pelo utilizador) da tensão de teste Características gerais Alarme programável - Sim DAR - PI - DD - R(t) - Sim Modo de rampa - Não
