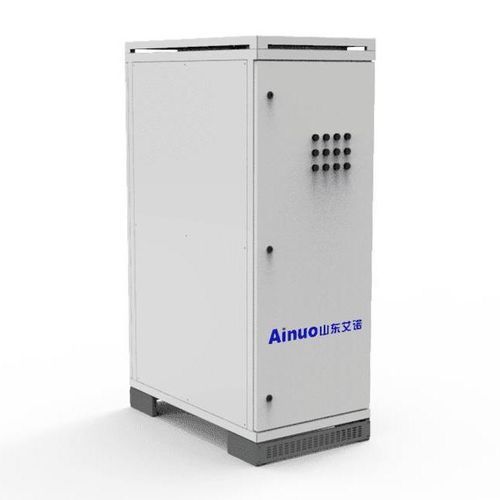

Compensador de queda de tensão para aeronave AN17DP(F)

400 Hz

Visão geral do produto
O armário paralelo 400Hz série AN17DP(F) foi projetado para a distribuição centralizada de energia 400Hz em sistemas de alimentação em solo. Quando várias unidades de força em solo são paraleladas, este armário agrega as saídas e, juntamente com compensadores de queda de tensão, distribui energia 400Hz sincronizada para múltiplas posições de aeronaves. Aplicável a instalações centralizadas como hangares de manutenção, posições de portão e pátios.

Características do produto

• Suporta sistemas de alimentação centralizada com capacidade máxima de 540 kVA.
• Indutor de paralelamento incorporado reduz correntes circulantes durante o paralelamento e diminui perdas internas.
• Grau de proteção IP55, adequado para instalação externa em pátios e áreas de rampa.
• Armário de paralelamento e compensador de queda de tensão partilham dimensões externas uniformes para fabricação padronizada e layout de instalação coerente.
• Expansão flexível de canais de saída quando combinado com um compensador de queda de tensão, permitindo distribuição para qualquer número de saídas necessário.

Aplicação do produto
Utilizado em áreas com concentração de aeronaves: posições gate e remote-gate, hangares de manutenção e pátios de aeroportos, permitindo a distribuição centralizada de energia 400Hz para operações em solo.

Especificações técnicas

• Modelo: AN17DP-300(F)
• Quantidade de unidades de potência: 1 - 3
• Potência nominal: 3×180KVA
• Sistema de distribuição: Trifásico quatro fios
• Tensão nominal: 3×115/200V
• Corrente nominal: 3×1560A
• Frequência: 400Hz ±10Hz
• Expansão de saída: Expansão de qualquer via
• Eficiência: ≥99%
• Grau de proteção: IP55
• Condições ambientais: -40℃ ~ +60℃
• Umidade relativa: 10~100% (sem condensação)
• MTBF: 100.000 horas
• MTTR: ≤20min
• Volume W*H*D (mm): 600*1700*1030
• Peso (kg): 150
