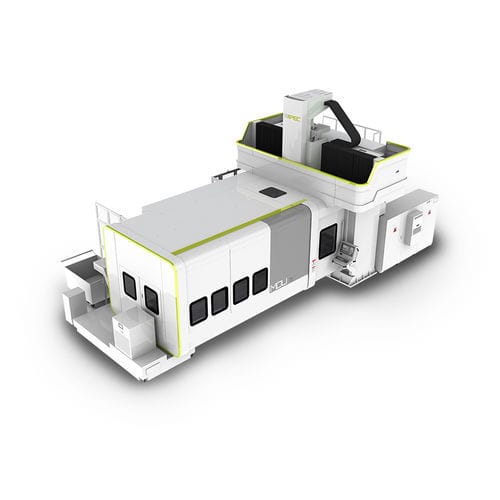

Centro de usinagem de 5 eixos MDU-Titan

com fuso rotativotipo pórticopara a indústria aeroespacial

-Especial para o processamento de superligas -Desenho da estrutura em "U -Proteção contra respingos totalmente fechada Desenho da estrutura em "U A estrutura em U de uma só peça e de alta rigidez aumenta a precisão e estabilidade a longo prazo graças à transmissão mais curta do fluxo da força e à distribuição uniforme da força de corte A coluna e a viga da fundição superficial super-grande têm uma área transversal dupla em relação à máquina de pórtico geral, o que melhora muito a rigidez e estabilidade. Proteção contra respingos totalmente fechada A fim de evitar salpicos de fluido de corte e detritos metálicos voadores, a MDU-Titan utiliza um escudo de chapa metálica totalmente denso para proteção total. Eixo X / Y / W Acionado por fuso de esferas de alta velocidade Os fusos de esferas de precisão têm as vantagens de baixo ruído, economia de espaço e design leve, alta aceleração e desaceleração, alta precisão e alta reprodutibilidade. Eles proporcionam melhor qualidade de trabalho para fusos de esferas de alto chumbo e grande diâmetro. Distância da extremidade do fuso à mesa - mm - 350-1.350(vertical) 620-1,620(horizontal) Comprimento× Largura da mesa: Carga - mm - 4.000×2.060:8T Travessia rápida - m /min - X/Y=20, W= 12 Cone do fuso - - HSK100A Potência do fuso(S1/S6) - kW - 37 Torque do fuso(S1/S6) - Nm - 1.000 Haste de ferramenta - pcs - 32T Comprimento máximo da ferramenta - mm - 350 Diâmetro máximo da ferramenta com ferramenta adjacente - mm - Ø125 Diâmetro máximo da ferramenta sem uma ferramenta adjacente - mm - Ø250
