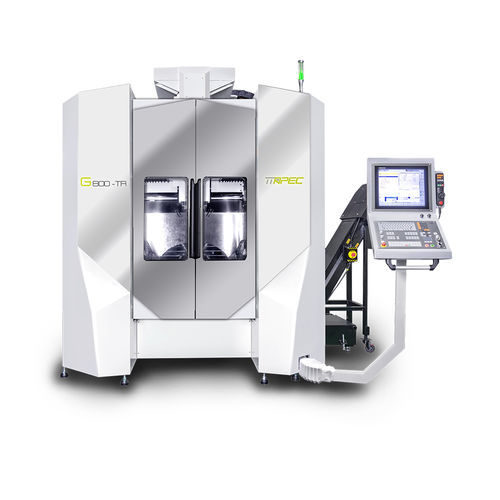

Centro de usinagem de 5 eixos G800 series

verticaltipo pórticopara a indústria aeroespacial

-Adequado para o processamento de motores aeroespaciais -A travessia rápida pode atingir 48m/min -Estrutura em U de alta rigidez Três eixos são conduzidos no centro de gravidade (DCG) Os centros acionados dos três eixos estão todos nesses centros de gravidade, o que melhora muito a estabilidade dinâmica da estrutura. Mesa giratória de munhão compacto Os eixos X/Y/Z em movimento e a rotação da mesa trabalham individualmente para garantir que a maquinação esteja livre de influências de inércia de 3 eixos. O design servo-accionado perfeito proporciona uma excelente estabilidade de maquinação. Estrutura em U de alta rigidez A sela e a coluna formam uma estrutura fechada. As máquinas de alta rigidez podem reduzir as vibrações de forma eficaz, aumentar a estabilidade do processamento e melhorar a precisão da usinagem. O Motor Direct-Drive aciona diretamente a mesa giratória para proporcionar usinagem de alta precisão. Os eixos A / C são acionados por motores de acionamento direto. A potência pode ser completamente transmitida e fornece capacidades de usinagem de alta precisão. Eixo A - deg - ±120 Eixo C - deg - ±360 Binário do eixo A(S1/max) - Nm - 4,268/7,554 Binário do eixo C(S1/max) - Nm - 2,134/3,777 Travessia rápida - m /min - XYZ=48 Aceleração do eixo X.Y.Z - m/seg² - 6 Cone do fuso - - HSK63A Potência do fuso ( S1 / S6) - kW - 20/24 Torque do fuso ( S1 / S6) - Nm - 45.5/55 Haste de ferramenta - pcs - 32T
