Máquina de montagem robótica FRAC
automáticade rebitagemflexível

máquina de montagem robótica
máquina de montagem robótica
máquina de montagem robótica
máquina de montagem robótica
máquina de montagem robótica
máquina de montagem robótica
Guardar nos favoritos
Comparar


Características

Modo de funcionamento
automática, robótica
Técnica
de rebitagem
Outras características
para aeronáutica, flexível

Descrição

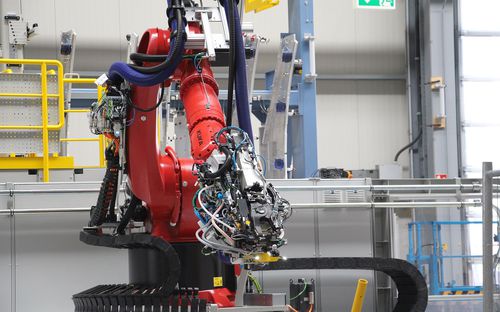

A Frame Clip Assembly Cell (FRAC) é um sistema altamente flexível e versátil para perfuração e fixação automatizada de diferentes componentes e subestruturas de aeronaves (por exemplo, estrutura, clips, suportes) com os requisitos mais exigentes. A Broetje-Automation fornece uma série de diferentes operadores finais que são adaptados a diferentes condições e requisitos para permitir taxas de produção mais elevadas e máxima flexibilidade das peças. Os sistemas FRAC podem ser montados em robots fixos ou móveis, bem como noutros sistemas de posicionamento. Combinam frequentemente vários operadores finais diferentes (por exemplo, operadores finais só de perfuração com mudança automática de ferramenta combinados com operadores finais multifuncionais de perfuração e rebitagem). Por conseguinte, os sistemas atingem níveis de automatização superiores a 90% para todos os tipos de aeronaves. DADOS TÉCNICOS RIVETOR Velocidade da broca: 0 - 6.000 rpm Avanço do fuso da broca: até 98"/min / 2.500 mm/min Repetibilidade do escareador: ± 0,002"/ ± 0,05 mm Material: Al/Ti / opcional Composto Diâmetro do fixador: 0,09" - 0,31" / 2,5 mm - 7,93 mm Tempo de ciclo: até 7 rebites/min Força de aperto: 22 - 270 lbs / 10 - 120 daN Força de arranque: até 10.116 lbs / 4.500 daN POSICIONADOR Precisão de posicionamento do eixo linear: ± 0,008" / ± 0,2 mm Repetibilidade do posicionamento do eixo linear: ± 0,004" / ± 0,1 mm Curso de trabalho: Eixo X: 670 polegadas / 17.000 mm (não limitado) CARACTERÍSTICAS ESPECIAIS Processo totalmente automatizado Alimentação e inserção automáticas de agrafos com sistema de fixação totalmente elétrico (AEFS) rack de fixadores de 8/16 ranhuras para vários tamanhos e tipos de fixadores, extensível com racks adicionais Múltiplos operadores finais para níveis de automatização mais elevados, incluindo sistema de acoplamento automático e troca automática de ferramentas

---

VÍDEO

Catálogos

FRAC
FRAC
2 Páginas
