Célula robotizada de carregamento STAXX FLEX

para aeronáuticaautomática

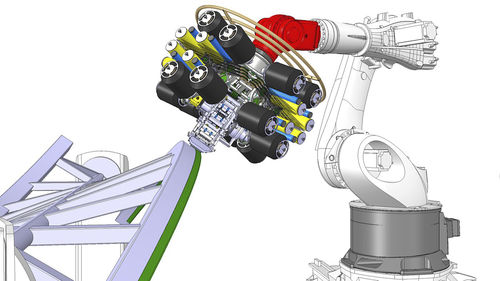

O STAXX FLEX é um dispositivo de colocação automática de fibras de alto desempenho para peças complexas bi e tridimensionais. O seu baixo peso de 440 kg, incluindo o material, permite-lhe ser montado em robots industriais padrão da classe dos 500 kg. O sistema é ideal para a colocação automatizada de fibras na produção em série. Suporta materiais comuns como PrePreg e Fibra Seca até 50K por reboque. O design aberto e modular garante uma boa acessibilidade a todos os componentes e uma manutenção rápida e fácil sem ferramentas. Pode ser integrado um dispositivo de mudança automática para aumentar ainda mais a produtividade. Isto permite que o trabalho de manutenção e o carregamento de material sejam efectuados paralelamente à operação de colocação. DADOS TÉCNICOS Peso líquido 280 kg / 620 lb Incluindo material 440kg / 970 lb Velocidade máxima de colocação 60 m/min Corte em movimento 45 m/min Rolo de compactação segmentado para uma distribuição uniforme da força de compactação em todas as linhas 16 carretéis de material de 8 kg a bordo Raio de colocação fêmea até 800 mm Flexibilidade do material: Termoendurecível e termoplástico ¼" e ½" Unidade de aquecimento que utiliza lâmpadas IR ou díodos laser Unidade de corte de longa duração >10.000 cortes sem retrabalho CARACTERÍSTICAS ESPECIAIS ELEVADO DESEMPENHO ALIADO A UMA GRANDE VERSATILIDADE Elevado desempenho em peças complexas, concebido para operações 2D e 3D Vários tipos de materiais (PrePreg, DryFiber, etc.) Elevada massa de depósito devido à elevada velocidade de colocação e de corte com 16 pistas Utilização flexível numa variedade de sistemas de posicionamento (robô industrial, pórtico tipo máquina, pórtico aberto opcional disponível) CONTROLO DE QUALIDADE INTEGRADO Força de compactação constante Rolo de compactação que segue o contorno Inspeção das camadas em linha com base em câmaras Sistema CAM com gémeo digital para simulação de disposição e desempenho
