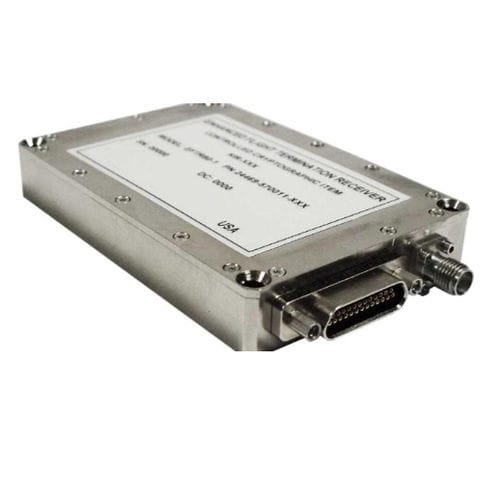

Transponder modo S EFTR80-1

para avião

O EFTR80-1 Enhanced Flight Termination Receiver (EFTR) é a próxima geração de receptores de terminação de voo que proporciona uma segurança de missão superior em relação aos FTRs antigos. O EFTR80-1 é uma unidade compatível com EFTS (Enhanced Flight Termination System) concebida para aplicações em mísseis, lançamentos espaciais, veículos aéreos não tripulados (UAV) e alvos. Foi concebido para um tamanho, peso e potência mínimos (SWAP). O EFTR80-1 utiliza um recetor digital que desmodula um sinal CPFSK e desencripta as mensagens EFTS utilizando o padrão de encriptação tripla de dados (TDES). Esta unidade cumpre os requisitos do RCC 319-14 e do RCC 325-11. O EFTR80-1 destina-se a programas e aplicações com requisitos ambientais, EMI e de fiabilidade rigorosos. Características RF Impedância: 50 ohms nominal VSWR: Menos de 2:1 Gama de frequências: 420 MHz a 450 MHz Faixa dinâmica: -107 dBm a +13dBm Potência máxima de entrada de RF sem danos: +25 dBm Precisão de sintonização: +/- 0.005% Sensibilidade de limiar: -107 dBm a-116 dBm Largura de banda operacional: +/- 35 kHz Sensibilidade de desvio: +/- 50 kHz Largura de Banda de IF: 3dB @ +/- 90 kHz Seletividade: 60 dB @+/- 180 kHz Rejeição de Imagem: > 60 dB Rácio de Captura: > 0.8 Características de descodificação Demodulação FM: CPFSK Formato de dados: Codificado em Manchester Taxa de dados: taxa de mensagem de 50 Hz, 7200 bits/segundo Tempo de aquisição: 60 ms tip. (100ms max) Tempo de resposta do comando: < 1 ms Funções de saída Configuração/Estado: Série RS-232 Definido pelo utilizador: Serial RS-232 Telemetria discreta: Verificar canal, Ativação de segurança, Comando pulsado válido SSTO (Intensidade do sinal): Sem RF0,5Vdc± 0,25Vdc, aumentando para um mínimo de 4,5Vdc com entrada de -60 a-50dBm, tensão máxima; 4,75Vdc ± 0,25Vdc
