Sistema de Pouso por Instrumentos com localizador

com trajetória/rampa de planeio

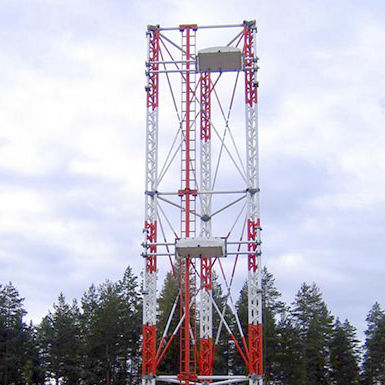

estruturas localizadas dentro da porção graduada da pista de descolagem e aterragem que não satisfaçam os requisitos de frangibilidade, tais como uma antena de percurso deslizante ILS não-frangível existente, devem ser substituídas por uma estrutura frangível, se praticável, e relocalizadas dentro da porção não graduada da pista de descolagem e aterragem. As estruturas existentes localizadas a uma distância de 300 m da extremidade da pista que não satisfaçam os requisitos de frangibilidade, tais como um conjunto de antenas localizadoras ILS não tangíveis existentes, devem ser substituídas por uma estrutura frangível ou deslocadas para além de uma distância de 300 m da extremidade da pista. GP-Tower Composto O Exel GP-tower segue o mesmo conceito de estrutura de malha que os mastros de abordagem, mas é feito para lidar com os requisitos exigentes de extrema rigidez e frangibilidade. A torre é feita de secções de 5 m de altura, com uma altura total de 10 ou 15 metros. A entrega da GP-Tower inclui: parafusos de ancoragem e molde de fundição subconjuntos para montagem no local de secções de torres suportes de antena que permitem o ajuste das antenas tanto na vertical como na horizontal condutas de cabos escada e carril de segurança luz de obstrução Apoios Frangible Localizer Postes e mastros de malha podem ser aplicados em antenas localizadoras de suporte, sujeitos à altura e ao tamanho das antenas. A entrega de Suportes Exel inclui: Cálculo de estabilidade (a pedido) Cálculo de cargas de fundação (a pedido) Parafusos de âncora e modelos Flange adaptadora para a antena Ajuste de altura para a antena que elimina pequenos desvios das fundações Tubo de cobertura para cablagem
