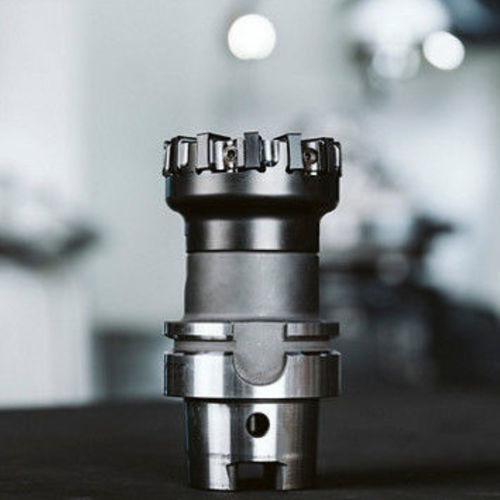

Fresa em ferro fundido MaxiMill – S-Power

de carbonetoCVDPVD

Visão geral
MaxiMill – S-Power estabelece novos padrões para fresamento de faces em materiais fundidos. Com alto número de dentes e pastilhas reversíveis dupla face, o sistema oferece desempenho ótimo e construção muito estável com baixa vibração. A fixação por cunha dupla garante uso fácil das pastilhas e fixação segura.

Aplicação e desempenho
Desenvolvido para fresamento de faces de componentes fundidos (GJS, GJV, GJL), o sistema alcança altas taxas de remoção de material enquanto melhora a qualidade de superfície e reduz a formação de rebarbas. O número ótimo de arestas de corte (ex.: 12 dentes em Ø63 mm) e o desenho de aresta positiva permitem altas velocidades e custo-eficácia. Usos típicos incluem componentes de sistemas de travagem e superfícies de montagem de motores de alto desempenho.

Como funciona
O ângulo de ajuste de 88° permite um alto número de dentes e pequenos espaços para cavacos. Pastilhas reversíveis dupla face com oito arestas utilizáveis, substratos selecionados e revestimentos DRAGONSKIN proporcionam alto desempenho e corte suave. Assento de pastilha robusto e fixação por cunha dupla garantem retenção segura e alta precisão axial e radial.

Vantagens

• Maior resistência das pastilhas comparado a produtos concorrentes → proporciona taxas de remoção excepcionais
• Possibilidade de redução de avanço por dente → evita fracturas na parede da peça fundida
• Fixação por cunha dupla como padrão → manuseio fácil e trocas rápidas de pastilhas
• Desenho de aresta positiva → evita formação de rebarbas e fracturas nas arestas da peça
• Número máximo de dentes por diâmetro de fresa → altamente económico devido à velocidade máxima
• Pastilhas retificadas perifericamente → alta precisão de excentricidade axial e radial
• Assento de pastilha assimétrico → reduz vibrações
• Grades resistentes ao desgaste com revestimento PVD ou CVD → longa vida útil da ferramenta

Gama de produtos e dados de usinagem
Diâmetros padrão disponíveis: Ø 56 a 125 mm. Profundidade máxima de corte aprox. 8 mm. Valores recomendados de avanço por dente reduzido entre 0,08 e 0,15 mm para materiais fundidos, para minimizar fracturas na parede de fundição mantendo alta eficiência graças ao elevado número de dentes. Pastilhas retificadas perifericamente proporcionam tolerâncias apertadas e alta qualidade de superfície.

Pastilha retificada – características

• Gama de pastilhas ISO-P / -K
• Geometria da aresta de corte: M
• Raios de canto: 0,4 mm, 0,8 mm e 1,2 mm
• Pastilhas dupla face com um total de 8 arestas utilizáveis (por pastilha)
• Grades de carboneto: CTPK220, CTCP230

Em breve
Pastilhas cerâmicas compatíveis com o sistema de fresamento de faces MaxiMill – S-Power estarão disponíveis em breve.

Especificações técnicas

• Denominação comercial: MaxiMill – S-Power
• Ângulo de ajuste: 88°
• Exemplo típico de número de dentes: 12 dentes em Ø63 mm (o sistema suporta alto número de dentes por cada diâmetro)
• Diâmetros padrão: Ø 56 mm a Ø 125 mm
• Profundidade máxima de corte: aprox. 8 mm
• Avanço recomendado por dente para materiais fundidos: 0,08–0,15 mm
• Tipo de pastilha: dupla face, 8 arestas utilizáveis
• Geometrias/grades de pastilhas: ISO-P/-K, geometria M, grades CTPK220 / CTCP230
• Revestimento: DRAGONSKIN (mencionado como revestimento em substratos selecionados)
• Fixação: fixação por cunha dupla, assento de pastilha robusto, assento de pastilha assimétrico para reduzir vibrações
• Aplicação principal: componentes de ferro fundido (GJS, GJV, GJL)
