Extensómetro de vídeo RTSS

para o teste de materiaispara a indústria aeronáutica

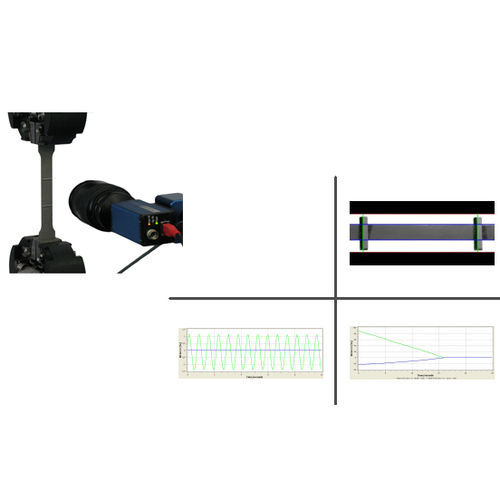

Com o Videoextensómetro, a deformação longitudinal e transversal é medida durante os testes de materiais (por exemplo, testes de tensão, testes de compressão). Estão disponíveis outros módulos de análise para a determinação do comprimento da fenda (por exemplo, ensaios de longa duração) e das áreas de fenda (por exemplo, ligações). Uma vasta gama de aplicações O Videoextensómetro RTSS é perfeitamente adequado para a determinação das propriedades dos materiais em ensaios de tração. A deformação da amostra é medida sem contacto. São determinadas propriedades como curvas de tensão-deformação, módulo E e coeficiente de Poisson. Vantagens do videoextensómetro RTSS Sem contacto e baseado em câmara Podem ser medidas deformações desde 20µm/m até mais de 1000% Tamanho flexível da amostra desde alguns mm até alguns m Configuração rápida e marcação fácil da amostra Adequado para todas as máquinas de ensaio Pode ser utilizado em todos os materiais Opções RTSS_HR: - Videoextensómetro de alta resolução para ensaios de tração quase estáticos. A precisão da medição da deformação é de 20µstrains (=20µm/m) RTSS_HS: - Videoextensómetro rápido. Devido à sua elevada taxa de medição, o vídeo-extensómetro pode ser utilizado também para aplicações dinâmicas (por exemplo, pulsador hidráulico) e para o controlo de processos rápidos. Sistema multi-câmara: - + Medição simultânea de diferentes lados da amostra. + Combinação de um campo de visão pequeno e grande -> Medição de alta precisão do módulo E e medição da curva força-deformação completa. + Configuração estéreo: Duas câmaras a uma distância definida medem cada uma com um pequeno campo de visão de um marcador -> Alta precisão para materiais rígidos. Mais caraterísticas Sem contacto - sem fixação de um sensor mecânico à amostra Medição da deformação na rotura
